为了满足不同实验需求，维度光电提供多种尺寸和负载能力的光学隔振平台，供客户选择。产品包含高稳定、重载荷的井字形焊接光学平台及轻质粘接型蜂窝芯光学平台，最高负载可达60吨，最大单台尺寸为6米，可对Y/L/H等各种异型平台进行定制服务。平台采用多种隔振技术及高品质材料，无胶焊接，高温回火工艺，重负载且高稳定；可有效减少外部振动对实验的干扰。无论是在实验室环境还是在复杂工业环境，Dimension-Labs 的光学隔振平台可使您的实验设备工作在最佳状态下。



同时，Dimension-Labs 提供非隔振刚性支撑腿、被动隔振支撑腿和自调平主动隔振支撑腿，以及用于光学平台的各型仪器架、激光防护窗帘、独立式隔板、遮光窗帘和层流罩系统等配件，为科学实验提供高平面度、漫反射、高稳定平台。广泛应用于超精密光学、电子、精密机械制造、冶金、航天航空、生物工程、无损检测以及其它精密测试仪器、设备隔振支撑的关键装置等领域。



Part 1 标准隔振系列光学平台

Dimension-Labs 提供的标准隔振系列光学平台主要是指焊接井字形被动隔振光学平台，共分为6大类，性能特点详见下表：

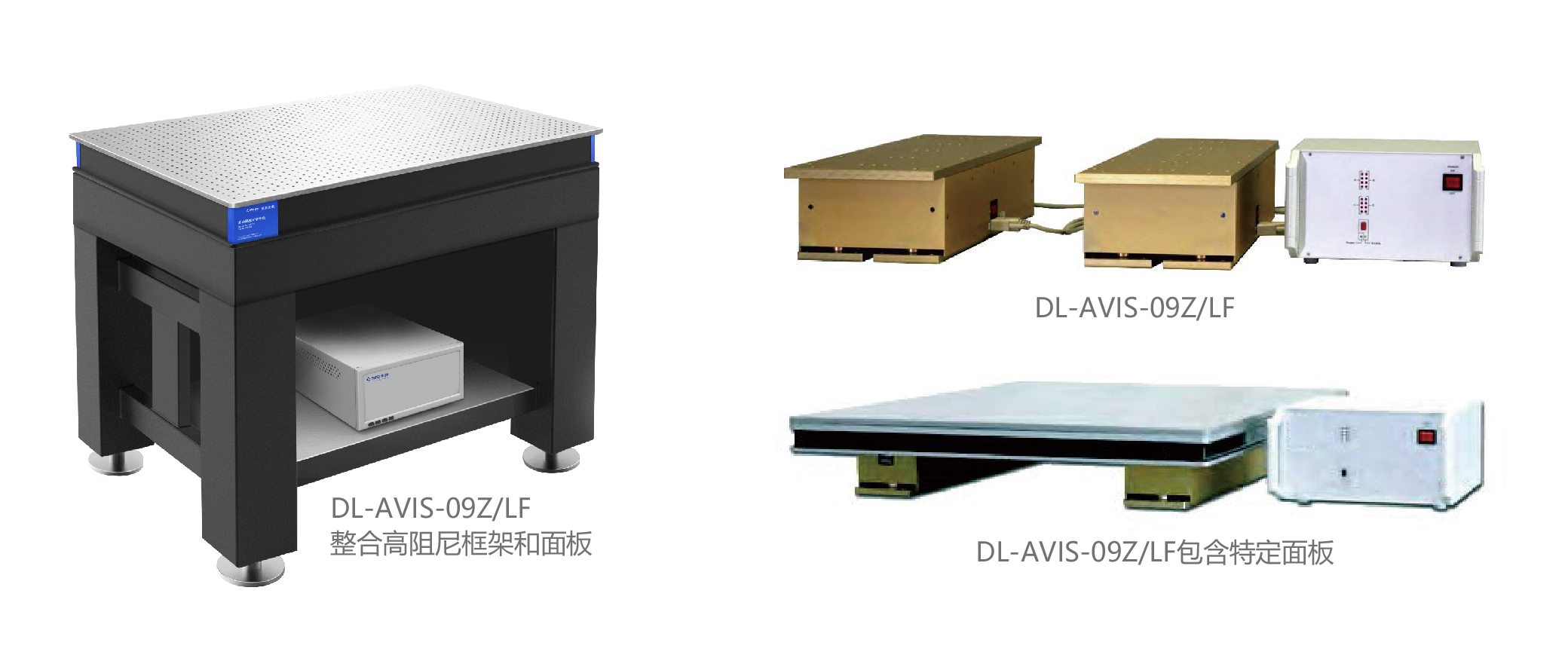

Part 2 主动隔振光学平台

Dimension-Labs 提供的主动隔振系统，克服了被动隔振平台的共振频率附近频率无法消除的问题，通过配备高灵敏度的传感器和执行器，提供大小相等，方向相反的力，抵消振动对目标的影响，极大降低了振动传递率，有利于为基础研究、应用研究、生产等所用精密仪器创造稳定测量环境。

DL-AVIS系列可在宽频率范围内进行隔振，为原子力显微镜、非接触式表面轮廓仪、激光干涉仪、微型检测设备等提供优异的隔振性能。



产品优势

1. DL-AVIS系统配备精密的传感器和执行器，结合先进的控制算法，可隔离低频振动；

2. DL-AVIS系列在1.0Hz~200Hz宽范围内控制振动，通过控制宽频率，它可以提供理想的主动隔振性能；

3. 主动内部振动消除系统，可消除6个自由度方向的可控振源，为进行纳米测量提供有效的解决方案；

4. 隔振性能优异,广泛应用于扫描探针显微镜,原子力显微镜，扫面隧道显微镜，激光干涉仪，半导体检测设备，三维形貌分析仪和激光共聚焦显微镜等；

5. 操作简单，LED灯实时显示载荷状态，示波器实时显示隔振系统是否正常运作。



产品应用

1. 各种干涉仪、扫描电子显微镜；

2. 非接触式三维表面轮廓仪；

3. 显微硬度测量设备；

4. 其它高分辨率测量设备；



*tips：主动隔振优势在哪里？

被动隔振平台在低频段难以隔离振动，为改善其隔振性能，主动隔振平台安装振动传感器和驱动器，以此有效控制振动。

主动隔振系统从隔振平台上板处开始测试振动，由驱动器推力的反馈控制，以及从隔振平台地面处开始测试振动并以此来控制驱动器推力的前馈控制组成。使用这一控制系统，不仅能够大幅改善被动隔振平台的动特性，还能有效改善低频段隔振性能，并且不会出现共振。



根据需求提供定制方案

DL-AVIS系列主动隔振系统，性能优越，可根据不同需求提供专属定制方案，满足不同应用场景下的高隔振要求，提高实验结果的准确性。



Part 3 异形光学平台

DL-GJQF1系列高精度气浮隔振自平衡异形光学平台是维度光电自行研制开发的高精度倒摆式气动隔振平台，在设计理念、系统结构、各种性能各方面都达到先进水平。于各大专院校及研究所使用后，得到一致认可。该产品适用于对隔振要求很高的环境，并接受各种异形平台尺寸订制。



Part 4 超净间半导体光学平台

Dimension-Labs 提供的DL-BJPT系列光学平台，专为百级超净间设计，台面采用高导磁性不锈钢及独特的无框设计，进行整体抛磨加工，无结构沟槽，平台支撑均采用无外露焊缝设计，避免灰尘积累及自身材料污染，可以满足超净间实验室的使用要求，为用户提供超净间环境下的隔振支撑。



产品优势

● 超净间专用设计：干净、精确、耐腐蚀

● 高品质全钢结构，确保高强度和结构完整性

● 高温、高压专业清洁中心进行专业清洁

● 无胶焊接工艺，超净、高稳定性、高负载

● 隔离防溢杯设计



产品应用

● 光学实验系统洁净室

● 半导体高洁净产品实验室

● 生物工程洁净室

● 航空航天工程百级实验室



Part 5 光学平台仪器架与遮光帘

Dimension-Labs 的仪器架专门配套光学平台设计，利用平台上方空间，方便各种仪器的摆放。仪器架结构稳固，具有很高的承载能力，根据实验的环境及要求，可匹配安装遮光帘，形成一个独立的小型实验暗室。

该系列仪器架灯光、插座及线路控制可随机定制，标准品遮光帘仅可遮蔽环境光，不带有激光防护和阻燃特性，如有特殊需求可以定制。

产品特性

● 独立于光学平台外的组装设计，不会影响平台隔振系统；

● 仪器架材质有矩形钢架/6060 铝型材可选，外观经过阳极氧化或喷漆后既耐用又美观；

● 仪器架载荷能力：200kg 均布；

● 优质帘布可遮挡环境光，搭配仪器架构成实验暗室。



部分附件展示

●多种支架尺寸，可根据需求定制

●遮光要求分双面开门和四面开门

●安装方式分固定于台面和放置地面

●仪器架灯光、插座及线路控制可随机定制
