Dimension-labs 推出的精密电动滑台是一种应用于需要微米级或亚微米级高精度定位和运动控制的应用场景的设备，其重复定位精度可达0.1um，分辨率可达到纳米级；精准、快捷、减少劳动强度是电动滑台的基本特点，下面我们将针对电动滑台的结构模块及工作原理、特点及应用场景进行阐述。
01 精密电动滑台的模块组合及工作原理简要说明
1.结构组成
精密电动滑台通常由精密的线性导轨、高精度传动系统、电动驱动装置和控制系统等部件组成。

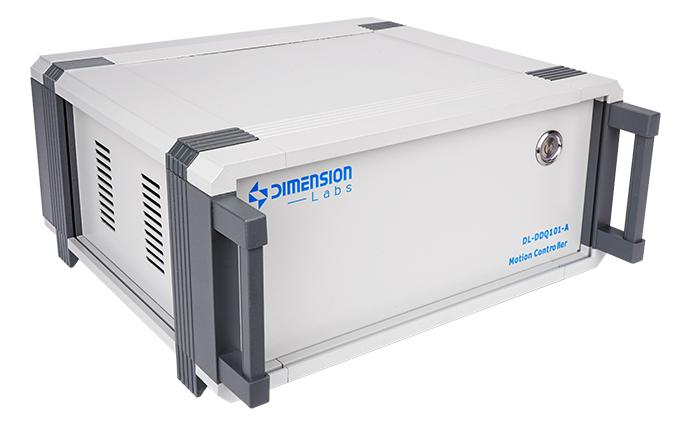

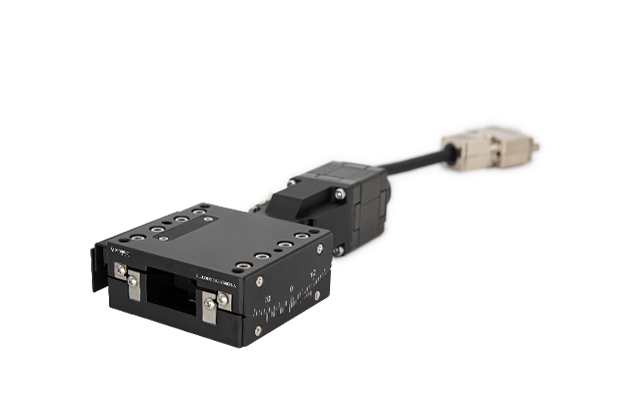

电动控制器 电动滑台
2.高精度传动系统
精密电动滑台通常采用高精度的传动系统，如精密滚珠丝杠、直线导轨等，以确保平稳的运动和精确的定位。
3.电动驱动装置
电动滑台的驱动装置通常采用高性能的步进电机、伺服电机或直线电机等，以提供高精度的运动控制。
4.控制系统

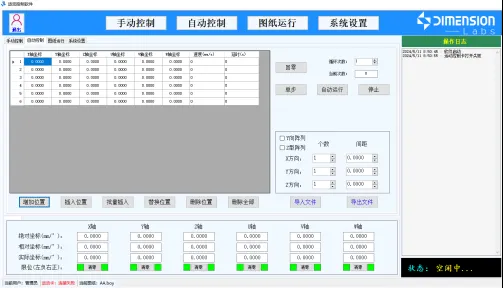

精密电动滑台配备精密的运动控制系统，可以实现高精度的位置控制、速度控制和加速度控制，Dimension-labs 通过一款简单实用的上位机软件来控制实现复杂的运动轨迹。
5.工作原理
当精密电动滑台启动时，控制系统接收指令，通过电动驱动系统控制电机运转，传动系统将动力传递给滑台，使其沿着线性导轨实现精确的定位和移动。
02 精密电动滑台特点
1.采用高硬度铝合金或不锈钢材质，更耐磨，漫反射。
2.平台厚度超薄，结构紧凑，部分产品适合嵌入到设备内使用；
3.采用交叉导轨结构，结构紧凑且稳定性高、负载大；
4.使用日本进口的信浓电机，类型有二相步进电机/五相步进电机、伺服电机等，精准、高效、耐用。
5.可通过控制系统精确控制电动滑台的运行速度、方向等参数，确保物料输送精准、稳定。
6.适用于定位要求高且调整频繁的场合。
03 精密电动滑台的应用介绍
1.光学系统：在光学实验和光学系统中，电动滑台常用于调节光学元件的位置，如准直器、透镜、反射镜等，以实现光路的精确调整和光束的定位。
2.显微镜：在显微镜成像系统中，电动滑台可以用于样品的移动和定位，使得用户可以精确控制显微镜对样品的焦距和位置，以获得清晰的图像和精确的观察结果。
3.材料科学：在材料科学研究中，电动滑台常用于扫描探针显微镜、原子力显微镜等设备中，用于样品的定位和探测，帮助研究人员观察材料的微观结构和性质。
4.生物医学：在生物医学领域，电动滑台可以应用于细胞培养、药物筛选、生物成像等领域，帮助研究人员精确控制实验参数，进行生物样品的定位和操作。
5.精密加工：在精密加工领域，电动滑台可以用于控制加工设备的位置移动，如激光切割、数控机床等，实现对工件的精确定位和加工。
6.实验室自动化：电动滑台也常用于实验室自动化系统中，用于实验设备的位置调节、样品的移动和定位等，提高实验的自动化程度和效率。

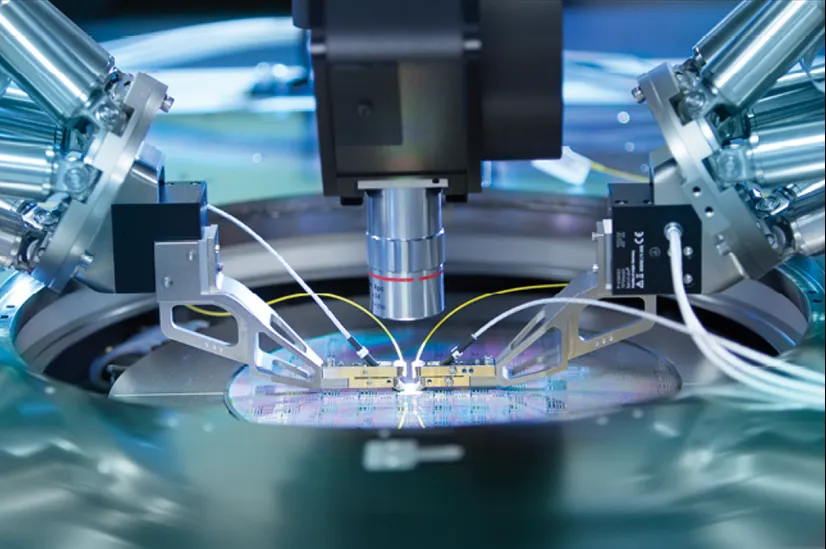

晶圆检测自动调节设置
04 维度光电相关产品介绍

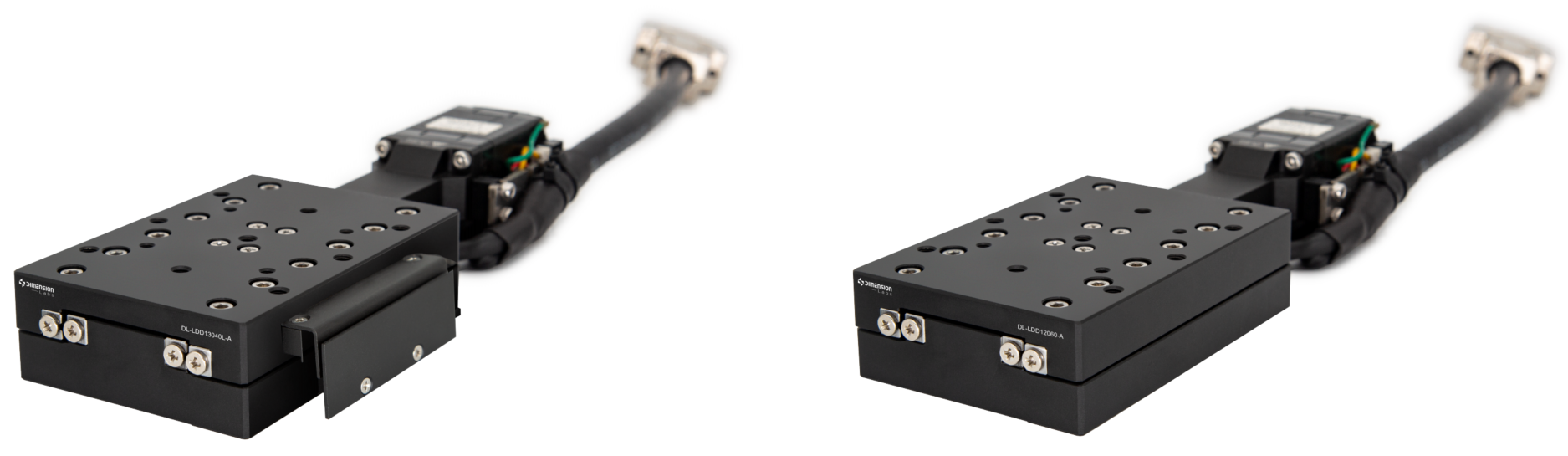

a. L-A系列
特点：采用高强度铝合金材质，装配十字交叉滚柱导轨及研磨级精密滚珠丝杆，具有结构紧凑重量轻且高精度高耐久性等优点。

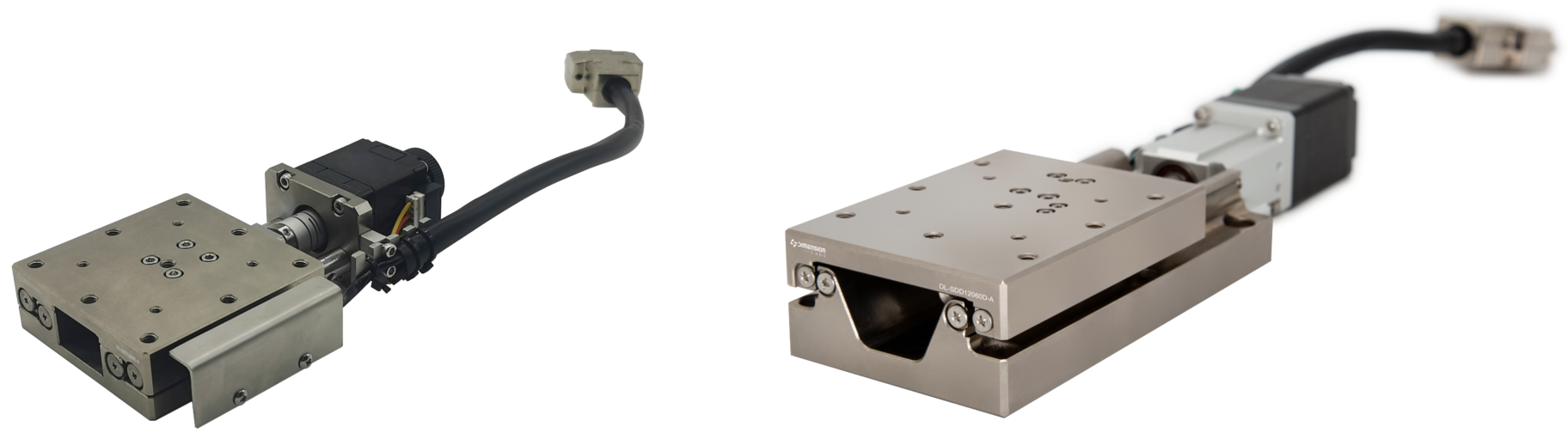

b. S-A系列
特点：采用高强度不锈钢整体硬化处理，导轨直接在本体上一体加工成型结构紧凑，适合小空间使用，常用于快速精密定位，重复定位运动。

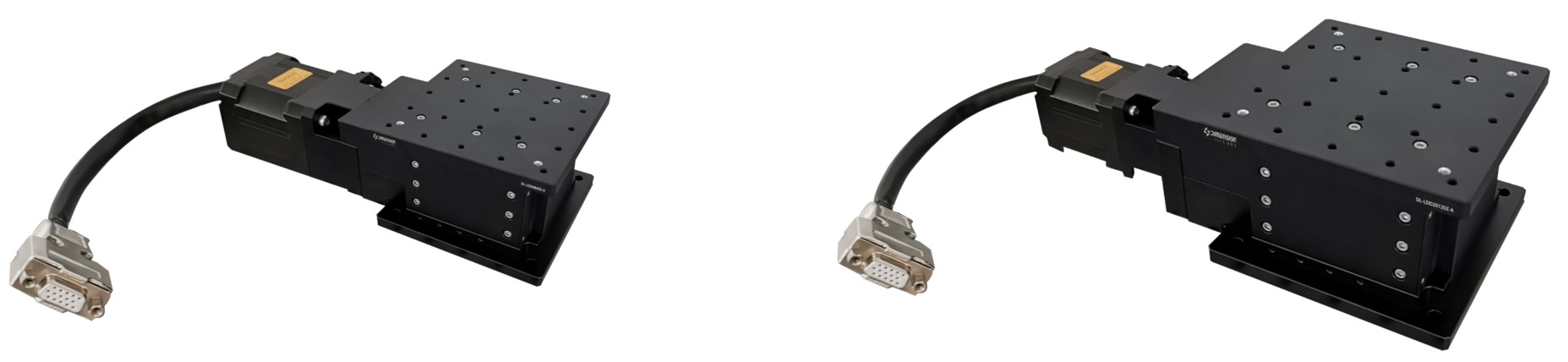

L-A系列
特点：采用高强度铝合金，表面喷砂黑色氧化处理，该平台内部采用楔块+交叉导轨结构，结构非常紧凑且稳定性高、负载大，适用于定位要求高且调整频繁的场合。

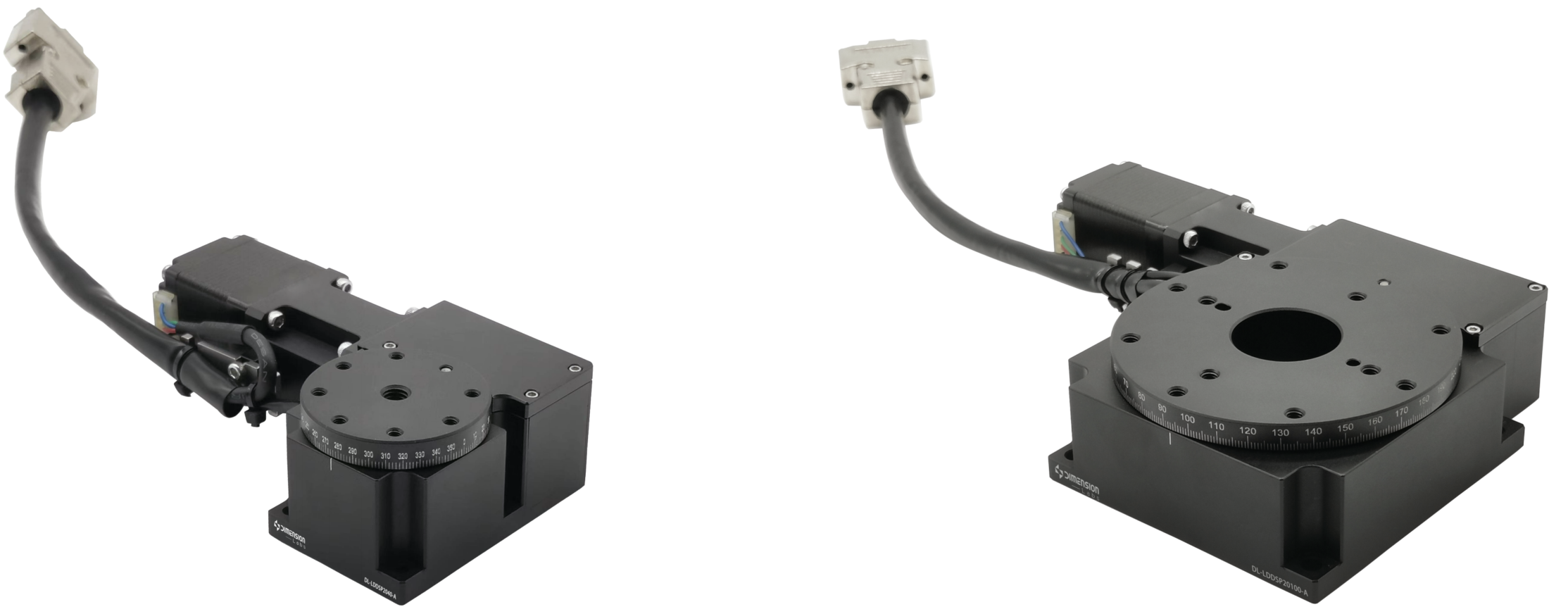

a. L-A系列(滚珠丝杆式)
特点：此款L系列自动旋转平台是采用高强度铝合金材质，配合十字交叉滚柱导轨，重量轻，结构紧凑，平台厚度超薄，精密滚珠丝杆传动，移动精度微米级。
b. L-A系列(蜗轮蜗杆式)
特点：此款L系列自动旋转平台是采用高强度铝合金材质，采用蜗轮蜗杆传动机构，可以连续的旋转，传动精度高重量轻，平台厚度超薄，结构紧凑。

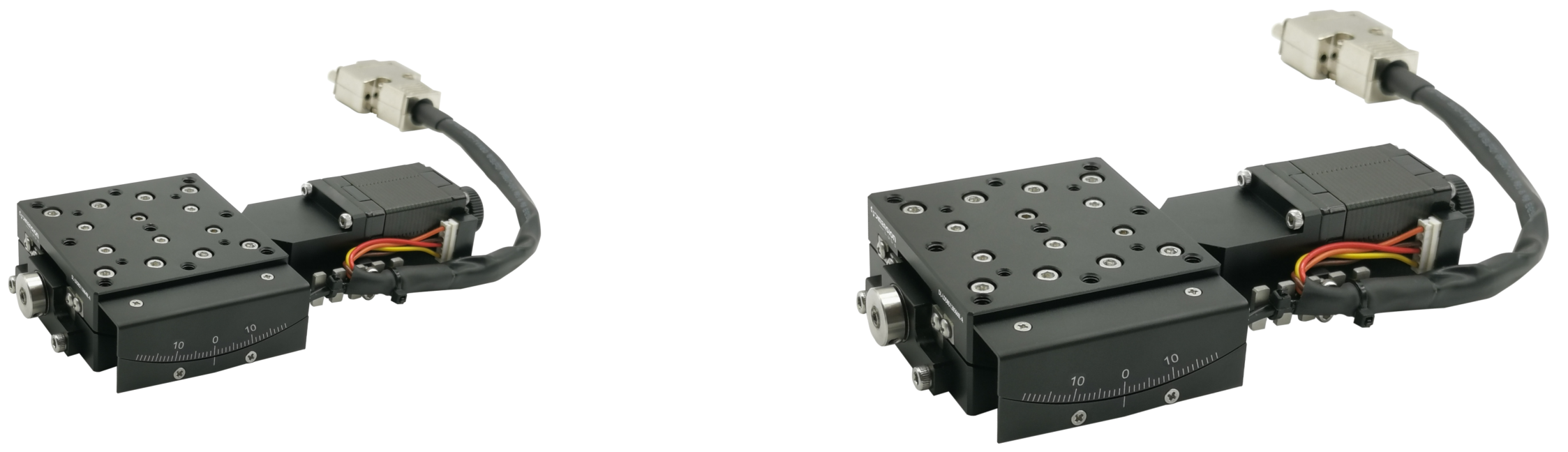

L-A系列(滚珠丝杆式)
特点：此款L系列自动旋转平台是采用高强度铝合金材质，采用蜗轮蜗杆传动机构和十字交叉导轨，兼顾了传动精度高和重量轻的优点，平台厚度超薄，结构紧凑适合嵌入到设备内使用。
总结
精密电动滑台在科学研究、实验室应用和工业生产中发挥着重要作用，提供了精确的位置控制和移动功能，帮助用户实现精密的定位和操作要求。其应用范围广泛，可适用于多个领域的精密位置控制需求。
