光学导轨是一种为光学设备提供线性运动的轨道。它以其高精度、高稳定性和高可靠性，为光学系统提供了卓越的导向和定位功能。
01 结构与原理
光学导轨主要由轨道和滑块两部分组成。两者通过在相互接触的表面之间形成摩擦力，为激光器或其他光学设备提供稳定的导向力。当滑块在导轨上滑动时，摩擦力会阻碍滑块的运动，同时也提供了一个稳定的引导力，使得滑块能够沿着导轨做直线运动。
02 光学导轨特点
1.高精度：光学导轨采用高精度的加工工艺，确保其平直性和光滑度，从而保证光学元件的精确定位。
2.模块化设计：滑块上有标准化的安装孔或槽，可以灵活地安装各种光学元件，如镜子、透镜、光栅等，实现不同实验需求的快速配置。
3.稳定性：导轨由铝合金制成，具有很高的机械强度，确保了实验装置的稳定性。
4.可调性：光学导轨配合滑块和安装支架使用，可以实现光学元件在导轨上的平滑移动和精确定位，满足精密光学对齐的要求。
03 光学导轨种类
Dimension-labs提供多种规格和长度的单面燕尾槽（40mm光学导轨）和四面燕尾槽光学导轨（66mm光学导轨），可用于搭建一维或多维的光学系统。它们具有良好的平行度和刚度，所以很适合搭建长平行光路、光学罩壳或大型承重结构。
40mm光学导轨及配件
Dimension-labs 的40mm燕尾槽光学导轨具有小型单面燕尾槽设计，构建光学导轨系统时提供额外的安装灵活性。导轨上带有多个M6沉头孔/槽，方便固定在光学平台上。
40mm光学导轨滑块可以将光学元件安装在光学导轨上。滑块可以安装在导轨的任意位置，不需要从导轨端口安装。安装在指定位置后使用带滚花旋钮的锁紧螺丝锁紧即可。
66mm光学导轨及配件

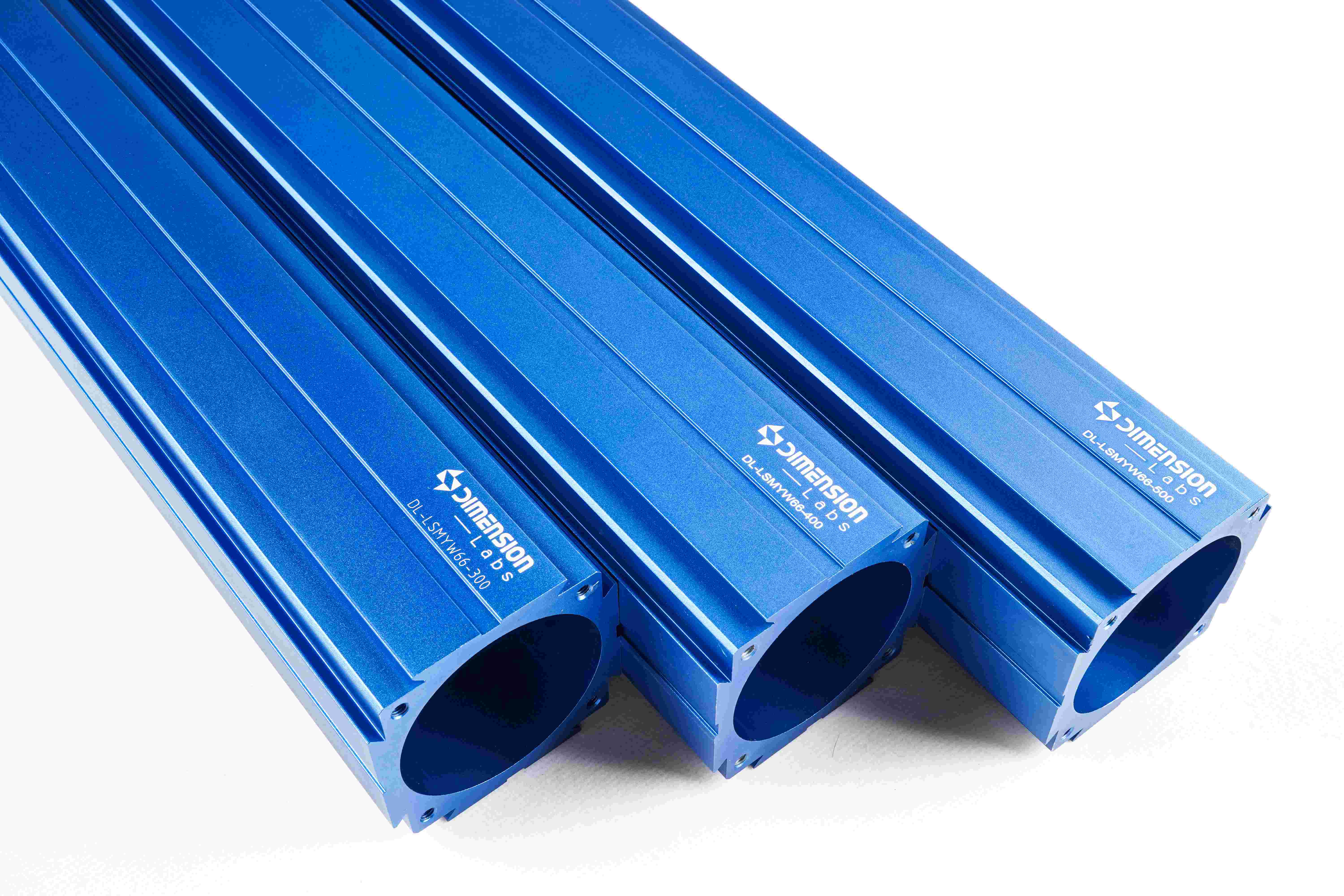

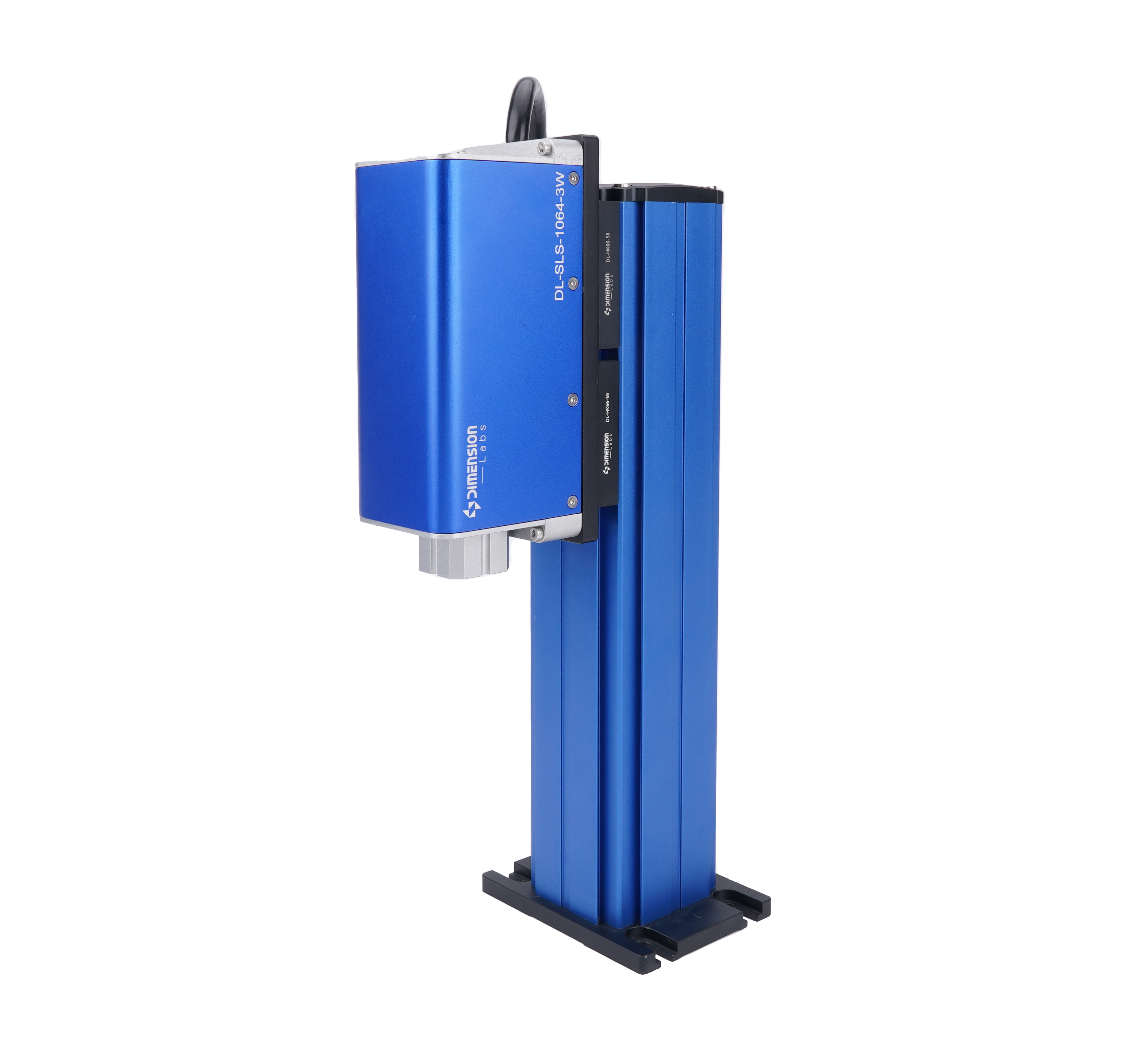

Dimension-labs 的 66 mm 四面燕尾槽导轨在所有四个侧面上均有燕尾形安装表面，可用于构建一维，两维，或三维结构。物体可以沿燕尾滑动至预想位置后再固定。导轨两端有四个M4螺纹孔用来安装底板、滑块、或盖板。
另外，66 mm 光学导轨滑块带有紧密排布有六个M6和11个M4螺孔，阵列中心为M6沉头孔。通过附带的、安装在侧面M3锁定螺丝，可以将其紧紧固定在66mm四面燕尾槽导轨上。可晃动的压臂为将拧松锁定螺丝后将安装台拆下提供了足够的缝隙，使得安装台可以从导轨上任意露出的侧面卸下。
光学导轨以其高精度、高稳定性和高可靠性在科研领域和制造业发挥着重要作用。Dimension-labs 也将持续推出更多规格的光学导轨供客户选择。
