你是否曾为微米级发光面光斑的测量难题发愁？肉眼难辨的微小尺寸、复杂多变的光斑形貌、难以精准量化的光学参数，是不是让研发或质检工作屡屡卡壳？

别担心！维度光电重磅推出相机式光斑分析仪搭配显微物镜的放大测量系统，专为微小光斑检测而生，从“看得见”到“测得出”再到“算得准”，一站式解决 LED 芯片、VCSEL、各类光纤等微结构发光体的光斑分析需求。



系统揭秘：

高清成像，精准分析

01

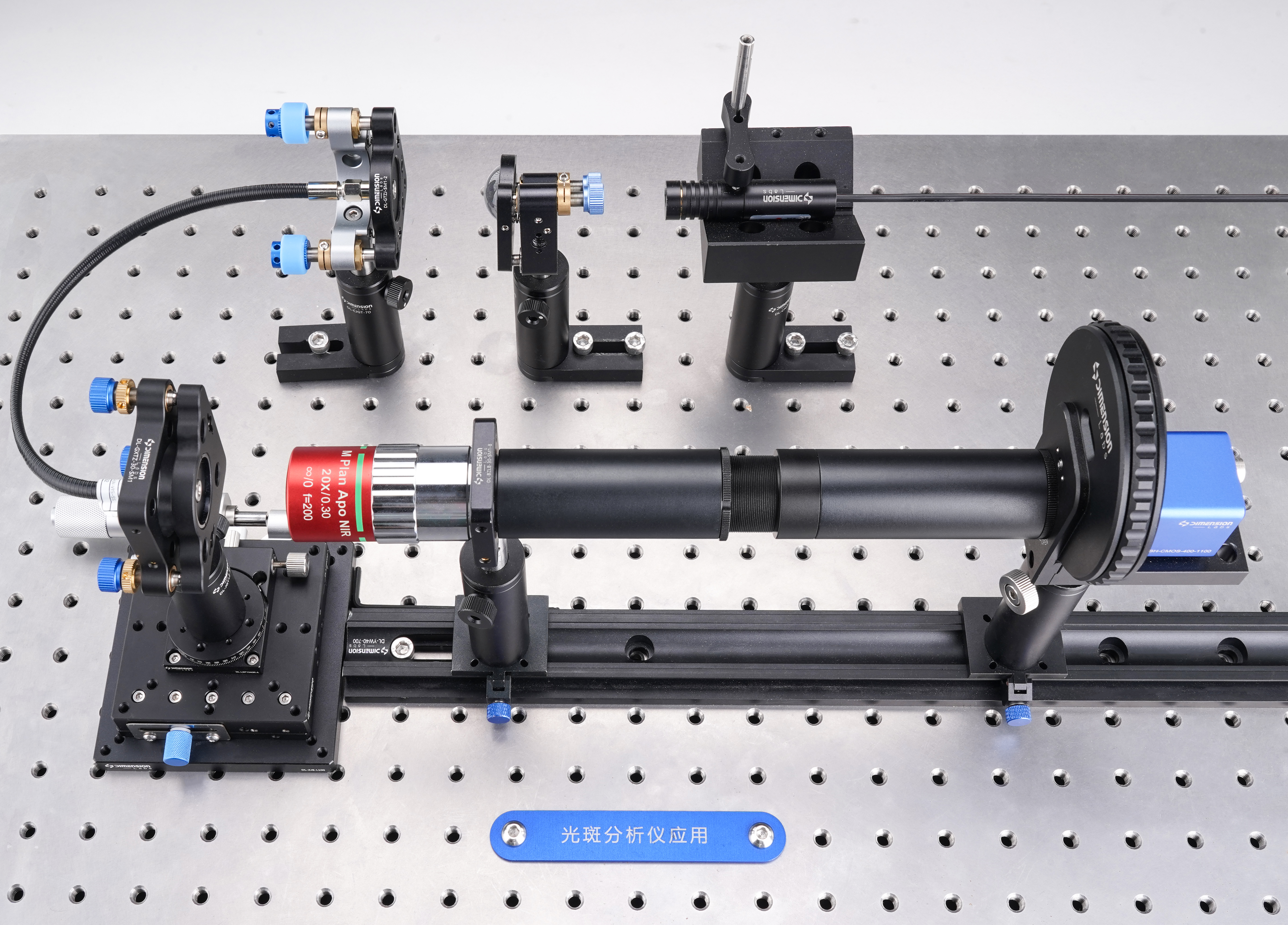

这套光纤及自发光端面光斑分析系统由 BeamHere 相机式光斑分析仪、无限远矫正平场复消色差物镜、高精度位移台及各类光机组件，搭配专业光斑分析软件组成，所有核心部件均源自维度光电，全程提供正品保障与专属技术支持，让你采购无忧、使用放心。

核心优势

• 高倍放大无压力：针对 LED 芯片、VCSEL、光纤端面等微结构发光体，实现高倍率光学放大，再小的光斑也无处遁形；

• 实时可视化观测：放大后的光斑形貌、光束宽度与强度分布实时呈现，直观掌握光斑核心特征；

• 多参数精准计算：同步输出光斑尺寸、质心位置、椭圆度、发散角、有效面积等关键光学参数，数据详实可追溯；

• 操作便捷易上手：一体化设计简化操作流程，无需复杂调试，快速进入测量状态。

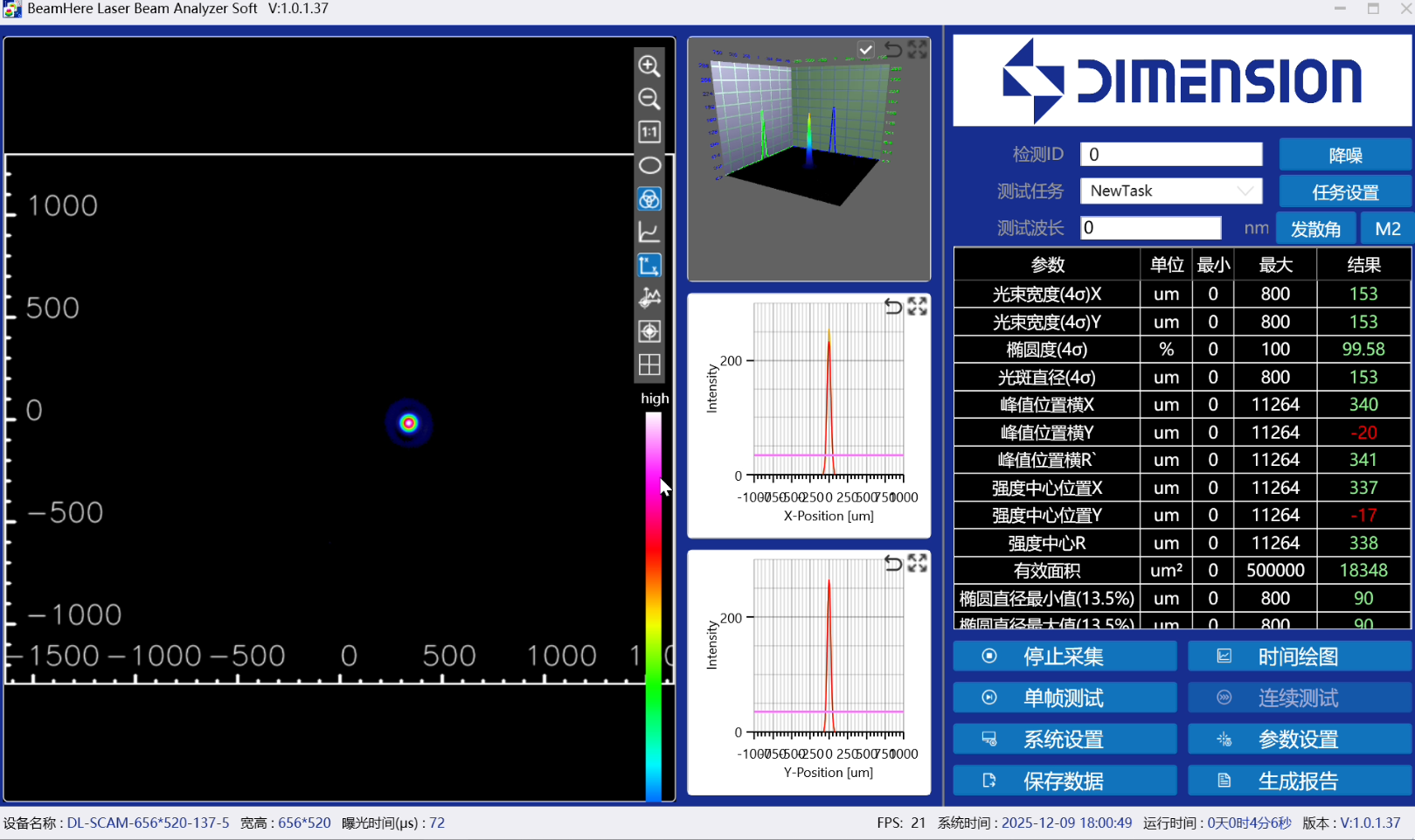

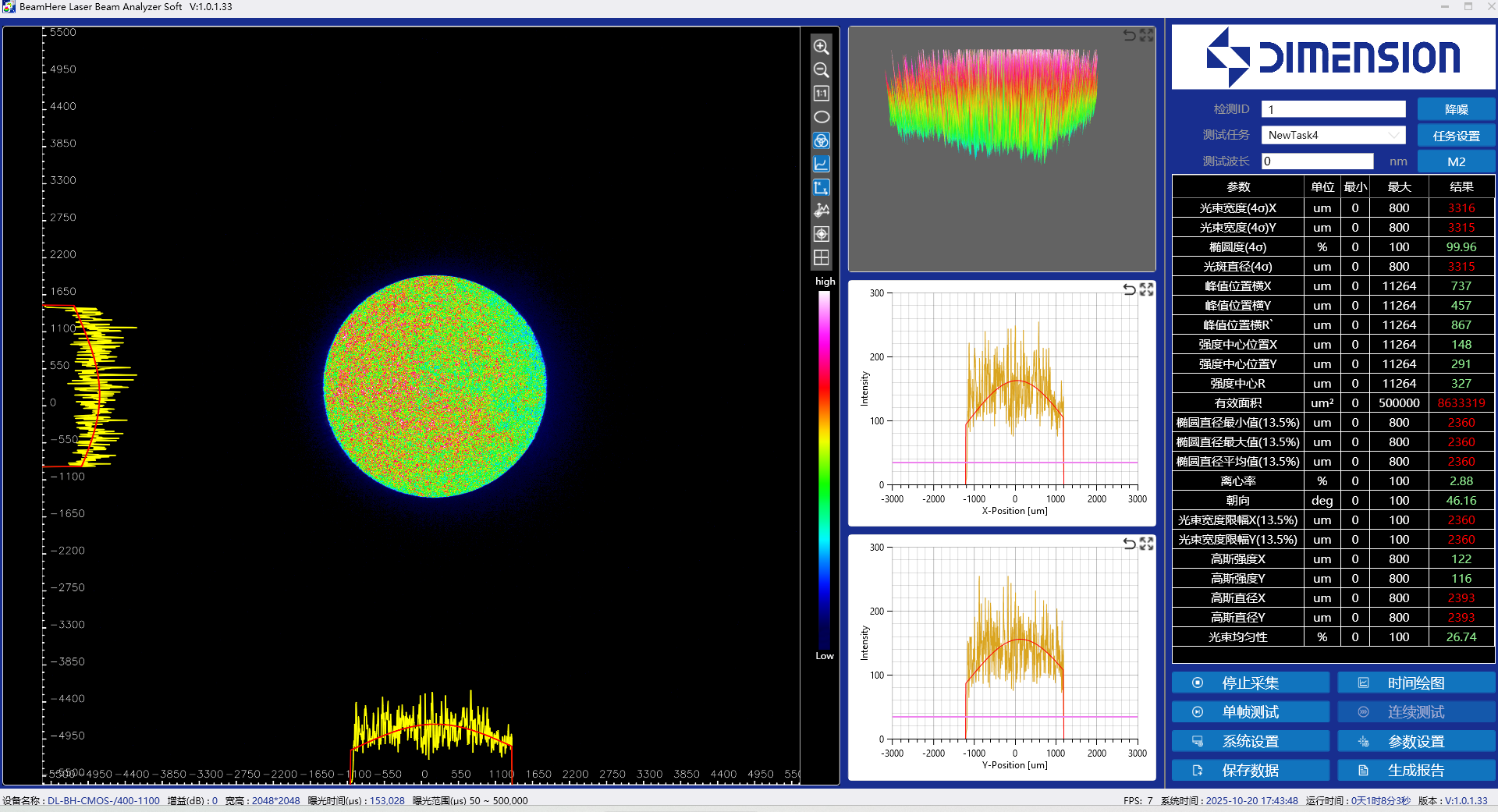

测量多模光纤跳线插芯端面出光面光斑测试效果图





测量原理：

显微放大，科学校准

02

1. 光学放大环节：被测样品（DUT）的发光面光斑，经显微物镜放大、筒镜聚焦成像后，清晰投射到光斑分析仪的靶面上。物镜的数值孔径（NA）与焦距直接决定成像清晰度，进而保障参数测量的准确性；

2. 精准校准环节：通过专业校准流程确定系统放大倍率，将放大后光斑的各项参数除以放大倍率，即可精准还原实际样品的微小光斑真实数据，真正实现“所见即所测”。

从原理到落地，每一处细节都经过反复验证。针对不同类型的样品，维度光电更配备专属技术团队，提供一对一选型指导与精准校准建议，帮你避开选型误区，让测量效率翻倍、结果更可靠。

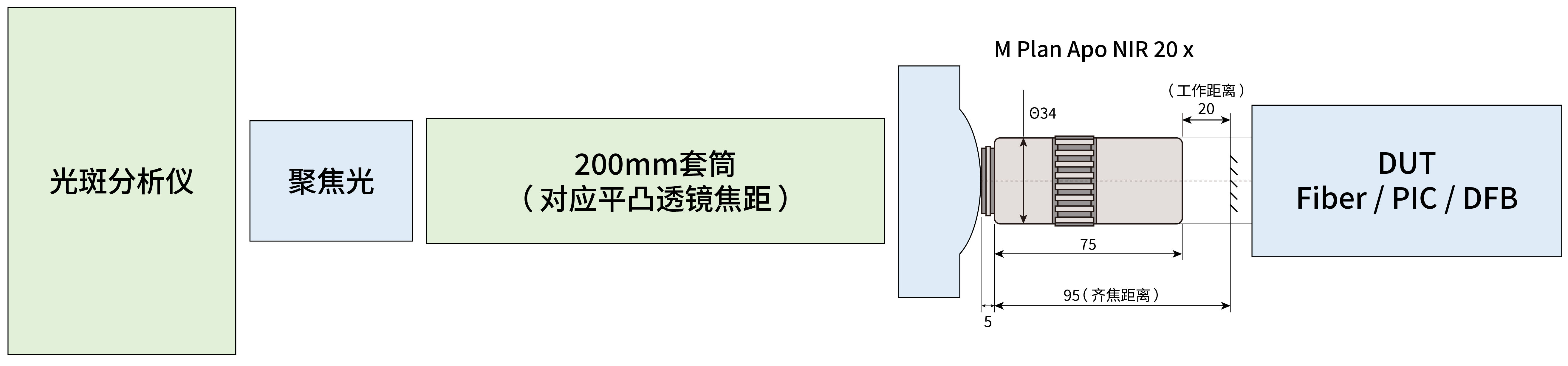

系统简单光路图





选型指南：

灵活适配，匹配不同场景

03

系统组件选型流程

1. 选物镜与筒镜：根据样品的发光面光斑尺寸、波长和发散角，选择适配倍率（5X、20X、50X 等）和对应波段增透膜的筒镜；

2. 选光斑分析仪：依据样品波段，匹配恰当型号的 BeamHere 相机式光斑分析仪；

3. 选辅助组件：搭配合适的位移台和光机组件，确保样品发光面处于物镜工作距离且无偏向角，保障成像清晰稳定。

常见样品选型参考

• VCSEL / EEL / LED 等芯片：光斑预期尺寸在 10um 以内，建议选用高 NA 的 50X~100X 物镜，搭配对应工作波长的 BeamHere 相机式光斑分析仪和高精度粗细调六轴耦合位移台，实现高倍放大下的精确测量。这套高精准配置方案，维度光电可提供全套组件一站式配齐，无需多方比价对接，省心又高效；

• 单模 / 多模 / 光子晶体等各类光纤：光斑预期尺寸在 10um 左右或以上，可选高性价比 20X~50X 物镜，搭配对应波长分析仪与光纤夹具适配的位移台，无损精准测量复杂模场。维度光电精选这套高性价比组合，原厂正品直供，兼顾测量精度与采购成本，是多数光纤测量场景的优选方案；





实测案例：

多类型样品，真实数据展示

04

测试实例一：EEL（边发射激光器）芯片

• 样品特性：发光面尺寸预估 3*5um，快轴发散角最大 40°，波长 1550nm；

• 测试配置：高分辨率 100X 物镜，搭配 400-1700nm 光斑分析仪；

• 测试效果：有效减少发散角带来的像差，光斑图像清晰还原，测得发光面快慢轴方向光斑尺寸为 2.14*4.17um，参数精准度远超行业平均水平。

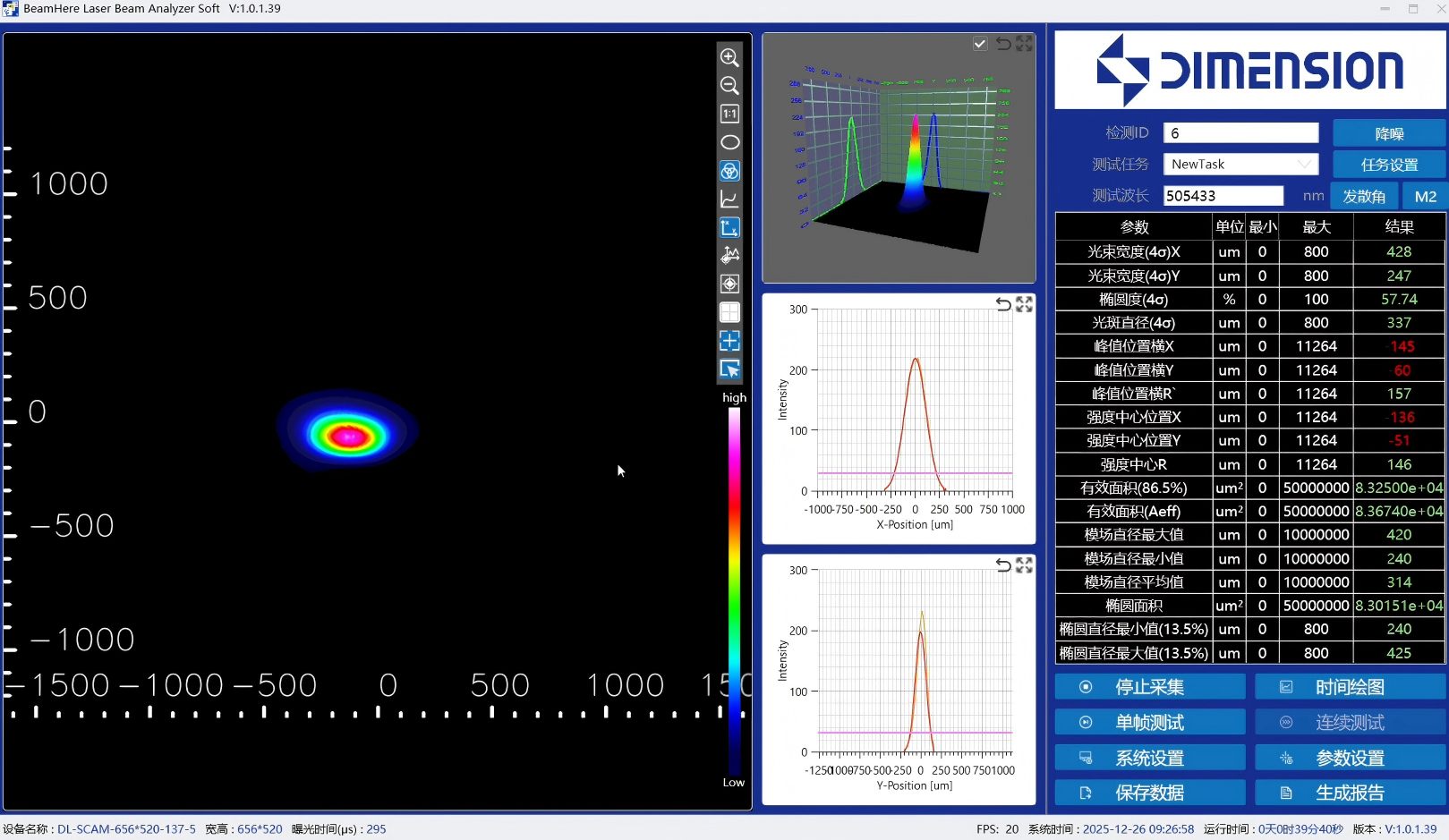

EEL 实测效果图

测试实例二：SMF-28 lensed fiber（磨锥光纤）

• 样品特性：光纤切面带锥形透镜，出射光为聚焦光束，聚焦后最小光斑预估 5um 以内，使用 1550nm 光纤接口光源；

• 测试配置：高性价比 20X 物镜，搭配 400-1700nm 光斑分析仪；

• 测试效果：测得焦点处光斑尺寸为 4.0226um，近场、远场均能清晰观察到单模光纤高斯光经锥形透镜后，呈现类似贝塞尔光束的同心圆环型光斑样貌，细节还原度极高。

lensed fiber发光面光斑实测效果图







lensed fiber近场光斑实测效果图                                                                                                                                                                                                                               lensed fiber远场光斑实测效果图





测试实例三：空心光纤 PCF（光子晶体光纤）

• 样品特性：预估光斑尺寸 20~30um，模场复杂，使用 1550nm 光纤接口光源；

• 测试配置：高性价比 20X 物镜，搭配 400-1700nm 光斑分析仪；

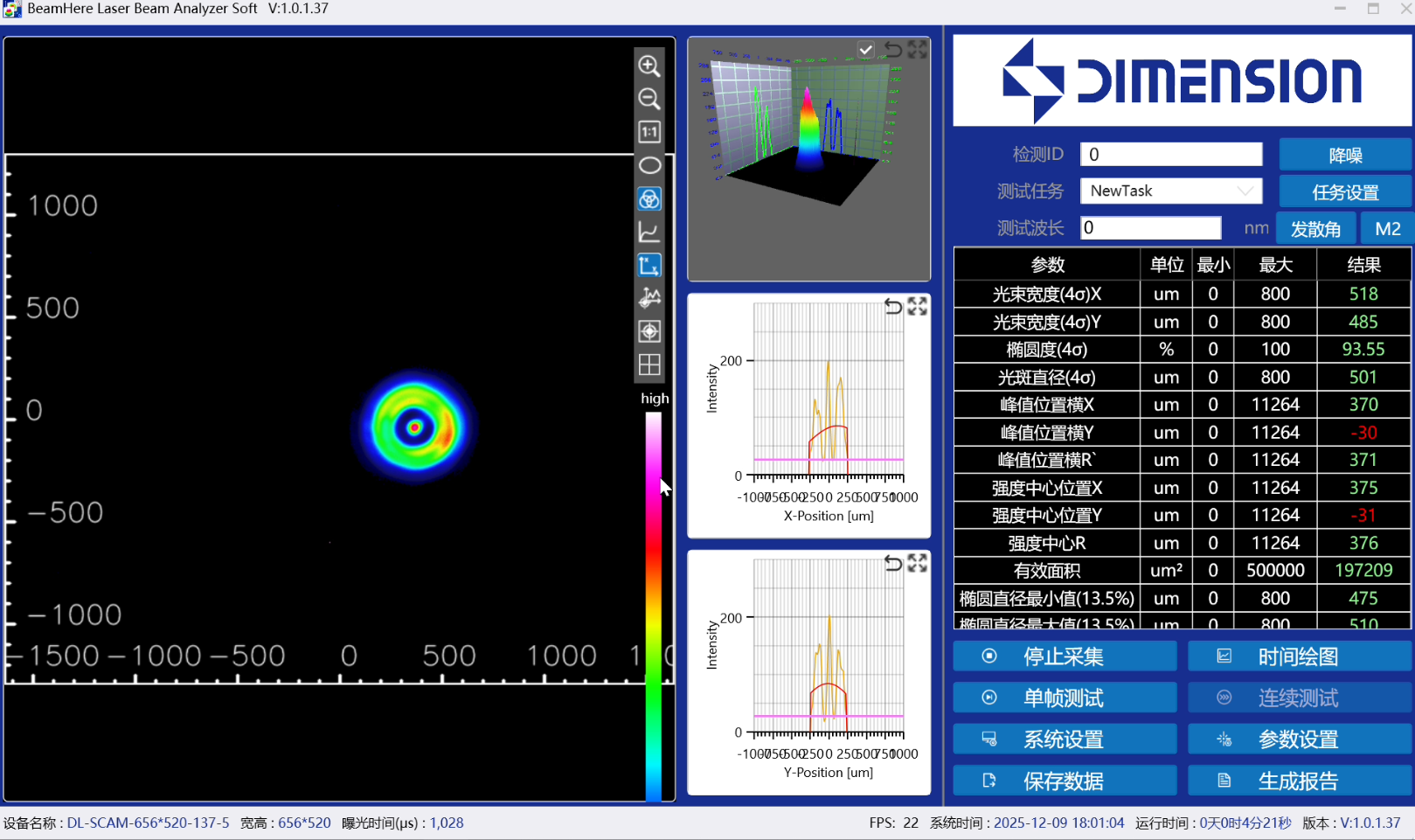

• 测试效果：测得光斑直径 21.8391um（1/e² 计算），清晰呈现由 PCF 微结构决定的五边形边缘光场能量分布，完美还原光斑原貌。



无论是半导体激光器表征、LED 质检，还是光纤传感研究、微光学元件测试、光通信器件开发，这套微小光斑放大测量系统都能成为你的得力助手。

如您希望获取详细技术资料、申请样机测试，或咨询具体型号报价，欢迎点击直达维度光电合作解决方案详情页，获取完整技术参数与配置方案；也可随时联系维度光电专业客服团队，告知具体测量需求，我们将为您定制专属微小光斑测量方案，让精准测量不再难，采购与使用全程有保障！
