利用Dimension-Labs光谱仪可以方便的测量未知激光光源的峰值波长，中心波长、光谱宽度、质心波长等重要参数，评估激光二极管、泵浦源、激光器的性能、稳定性及纯净度。



l 可宽谱带测量响应，精确分辨多款式、多种谱段激光器输出波长。

l 测试速度块、响应灵敏、激光源照射即可获得中心波长，软件同步响应相关参数。

l 积分球内壁多次反射均化，可有效降低光源强度，减小过曝采集风险。

l 组件灵活可变，操作简单，可移动积分球采集固定工作场景下激光源信息。

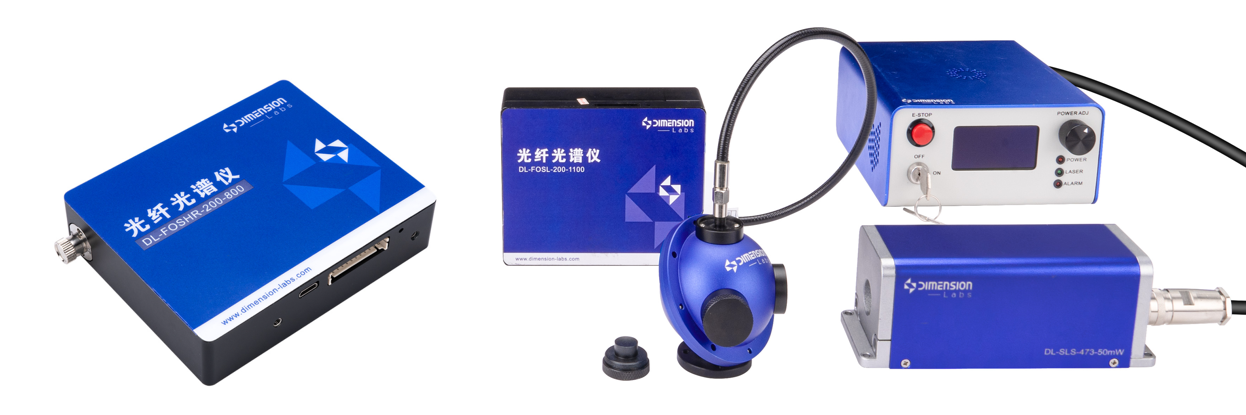

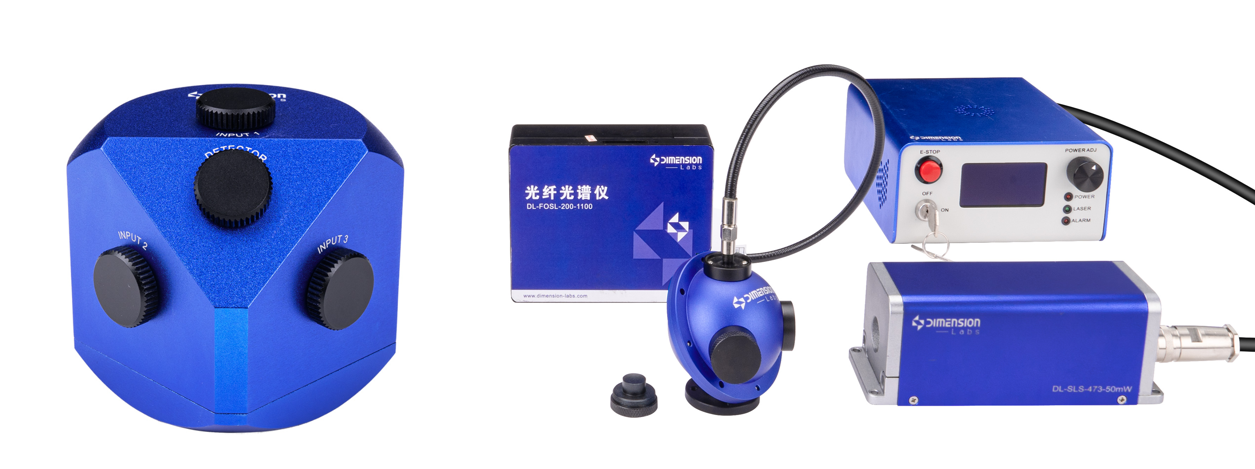

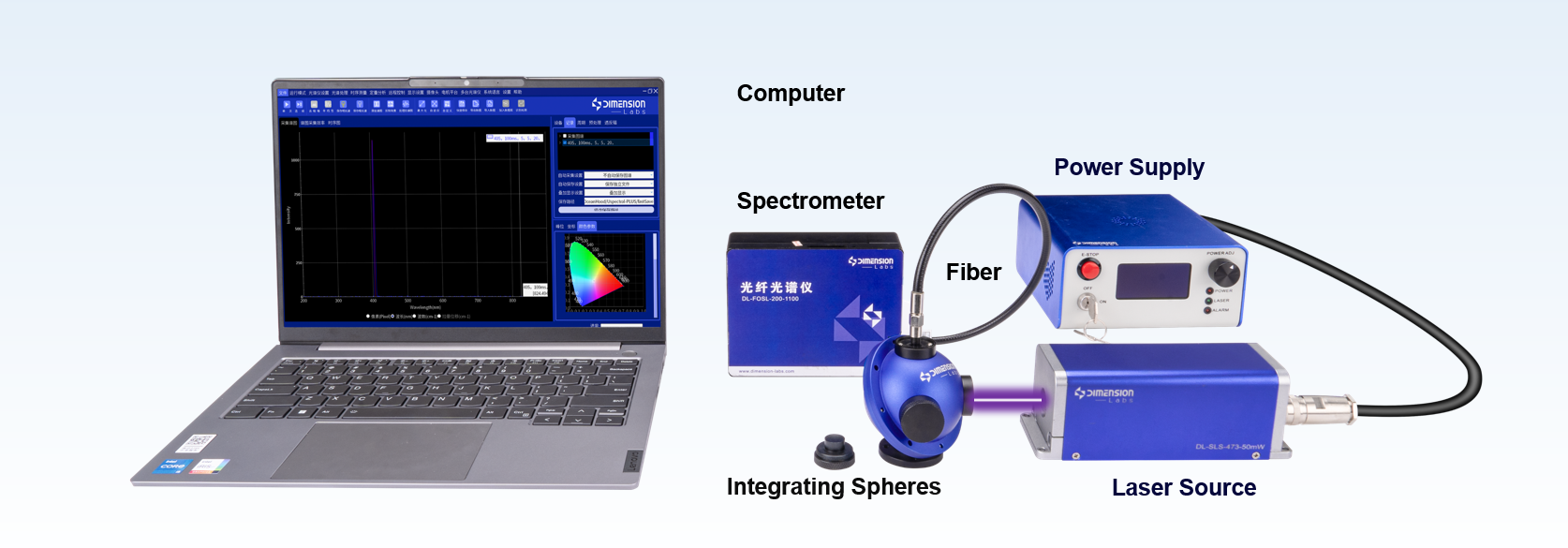

测试系统：激光波长测试系统      测试软件：Dimension-Labs/SpecView



部件名称	部件型号	产品展示/应用场景
光纤光谱仪	DL-FOSR-200-1100
激光器	DL-DLS-405-500mW
光纤	DL-MM-SMA-200-200-1100-0.5
积分球	ISP-2×3-P-A

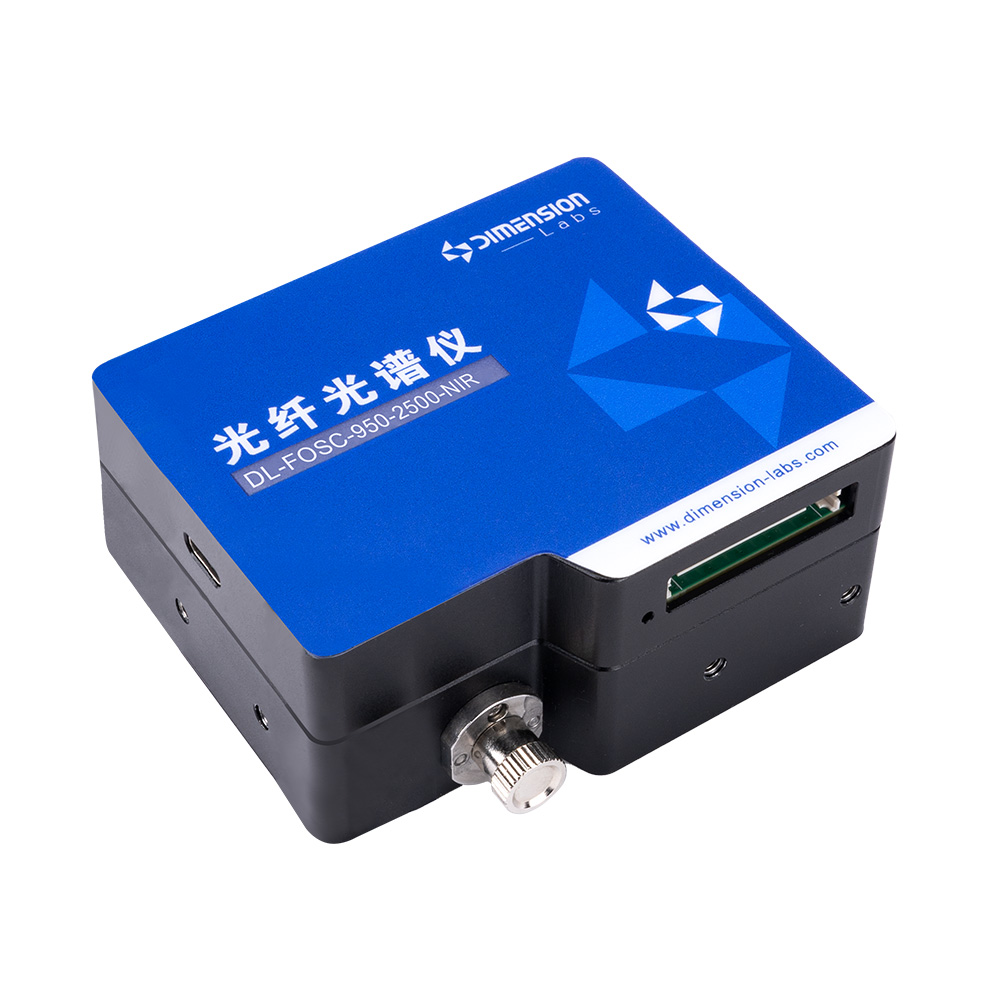

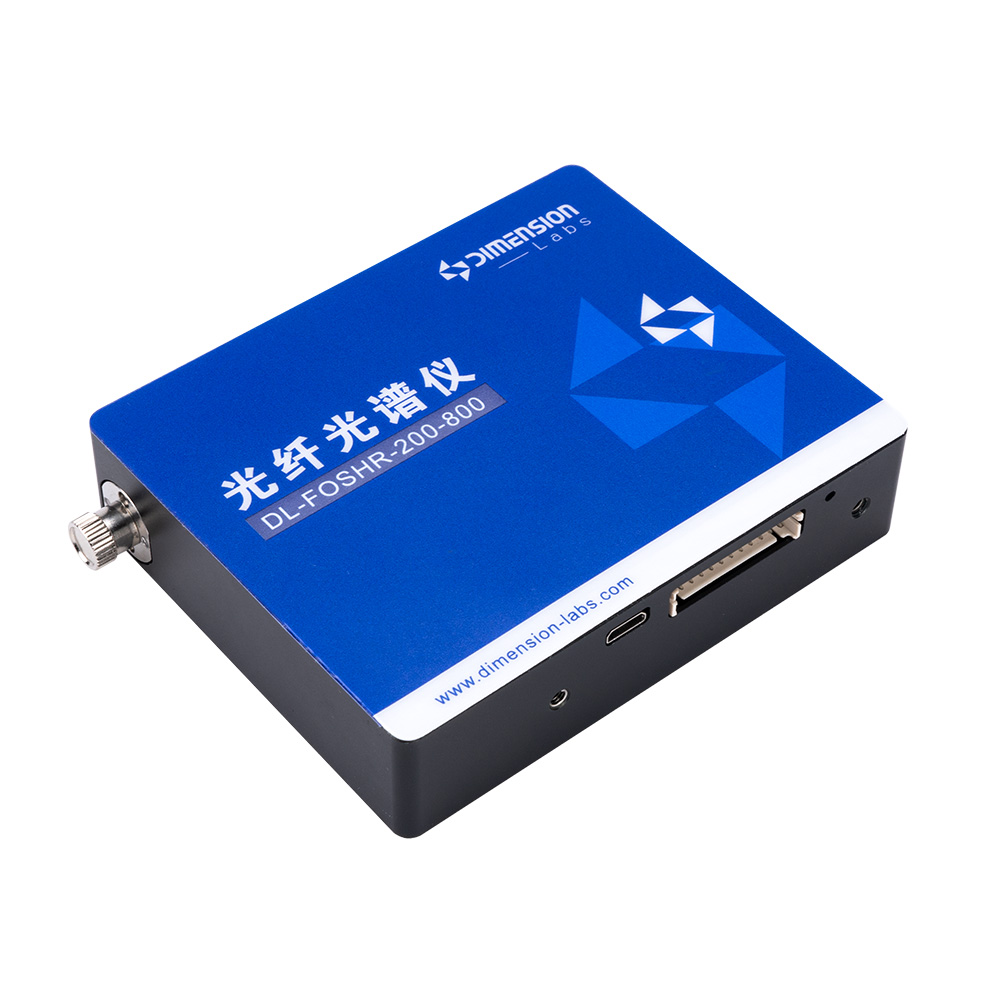

1.光谱仪

为方便对任意波长激光器的中心波长进行检测可选用高分辨率光谱仪，可用于紫外、可见光到近红外光谱范围波长检测，也可以争对特定波长激光选择窄带光谱仪分析光束参数。

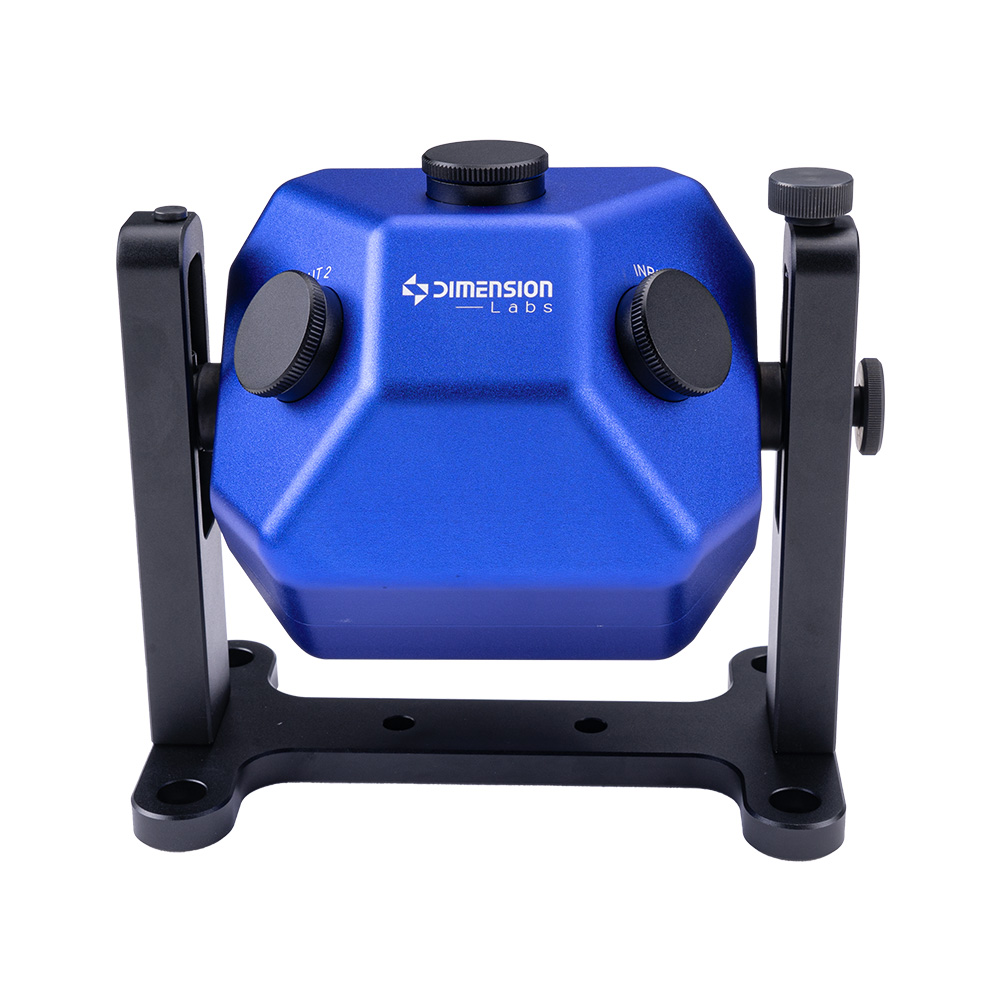

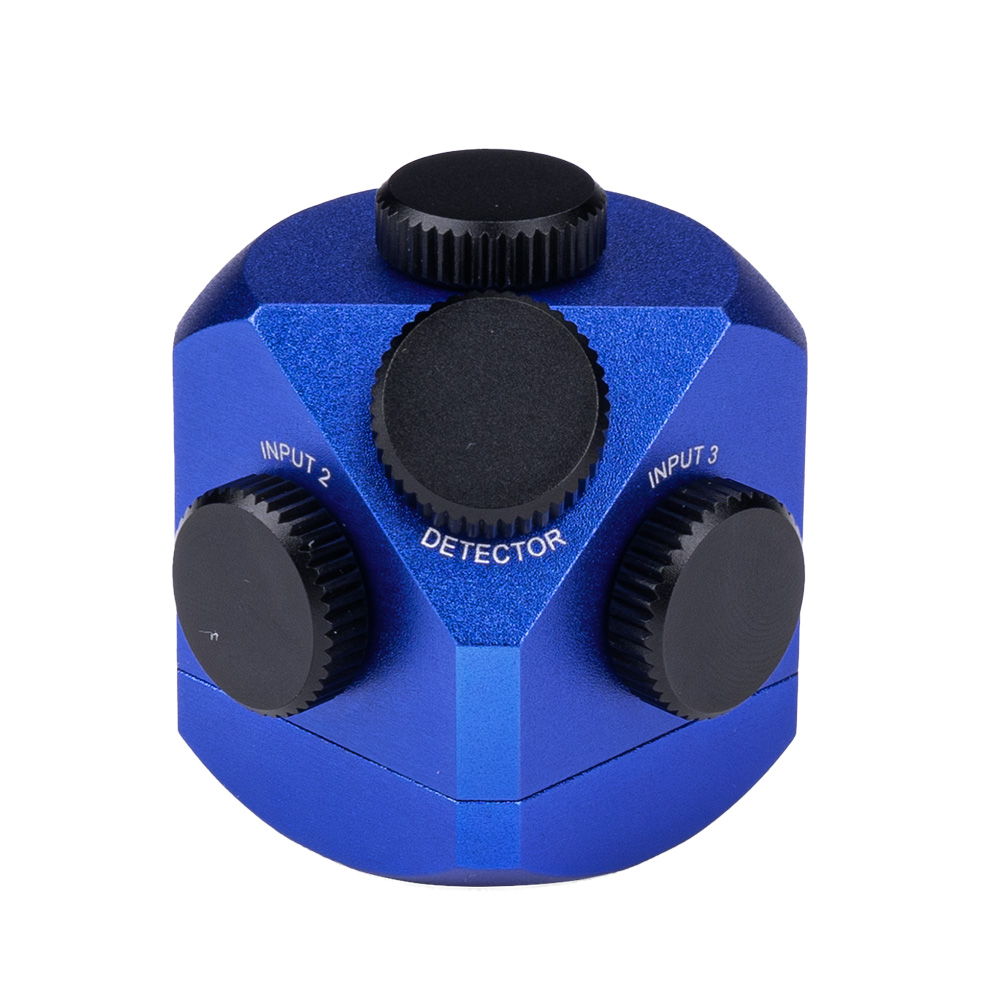

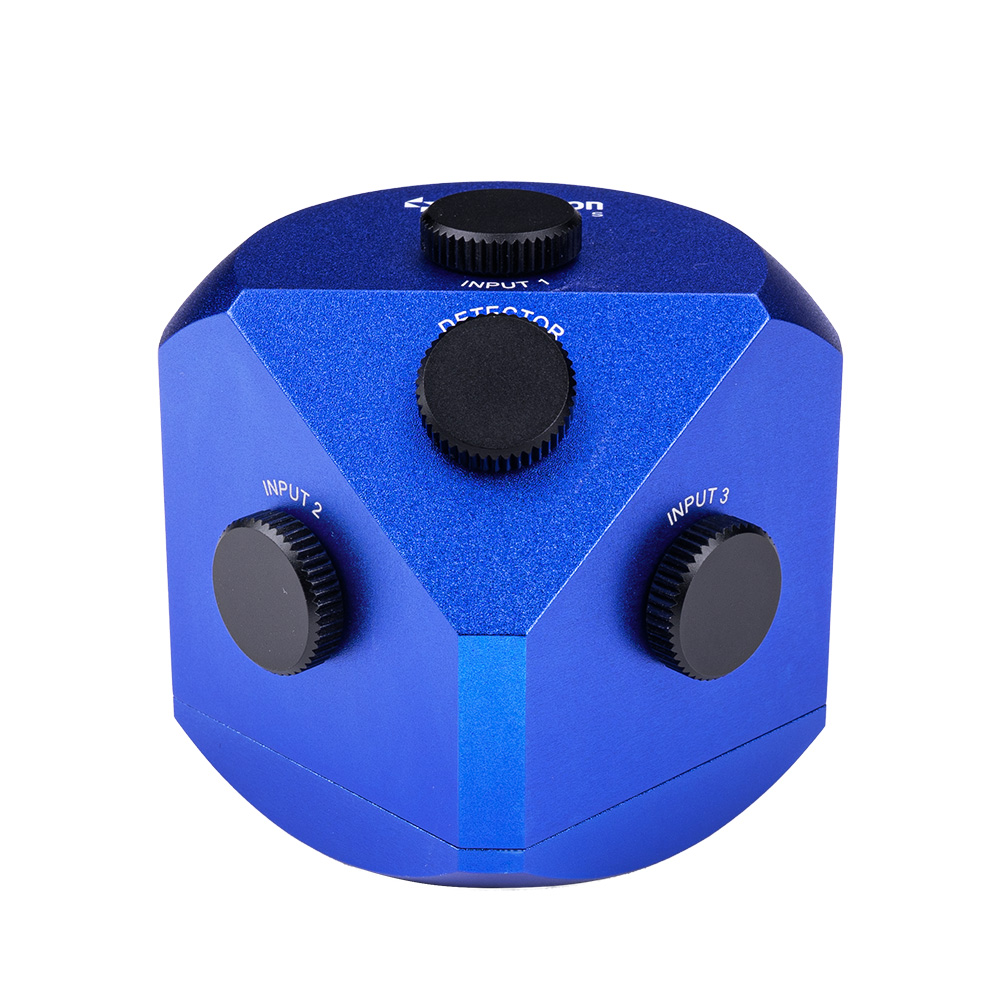

2.积分球

选用积分球可以对各类型的光源进行光束收集及衰减，在球内进行多次反射后进行匀化和平均，而不改变光源的任何特性。积分球尺寸越大所能够衰减的光强也越多，可根据使用需求选择。

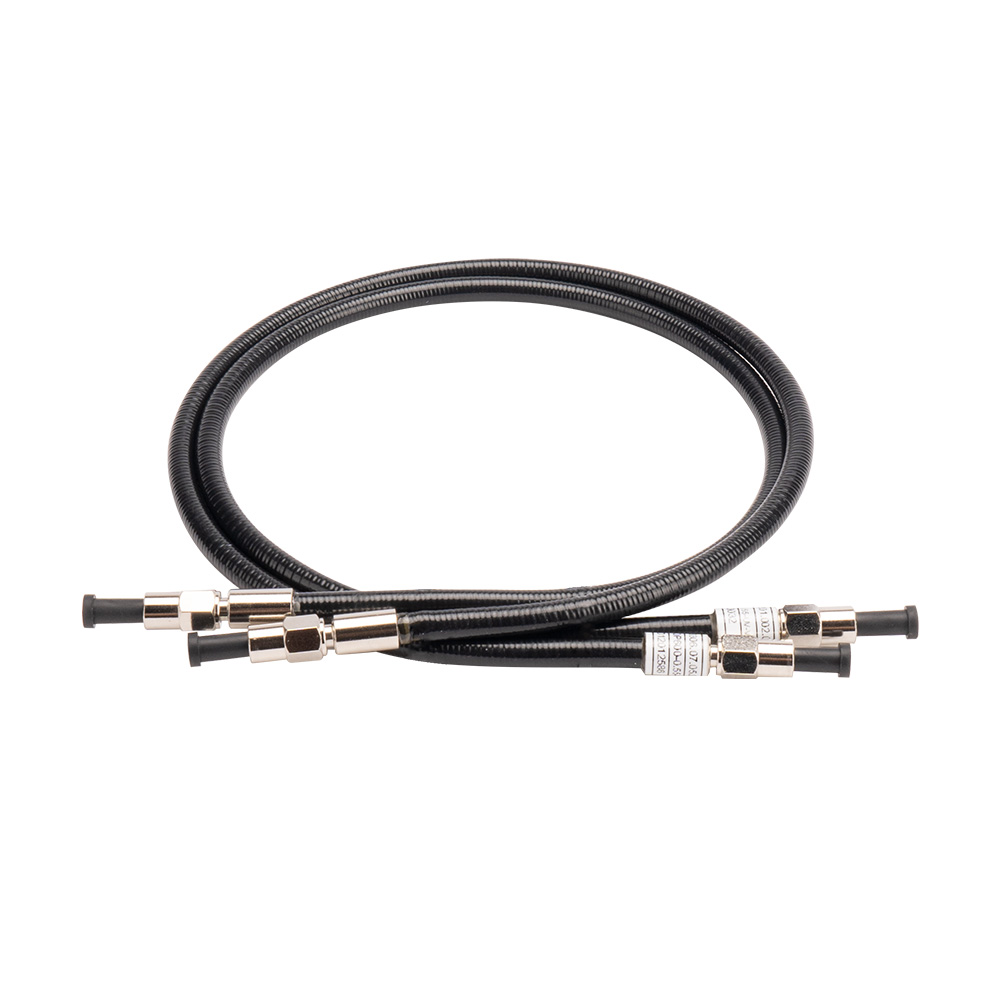

3.石英多模光纤

Dimension-Labs提供基于高羟基或低羟基石英多模光纤，分别用于200-1200 nm和350-2500 nm波长范围，还有专门的抗紫衰光纤用于紫外波段的测量，满足各波长测量需求。





【测量数据和数据处理】

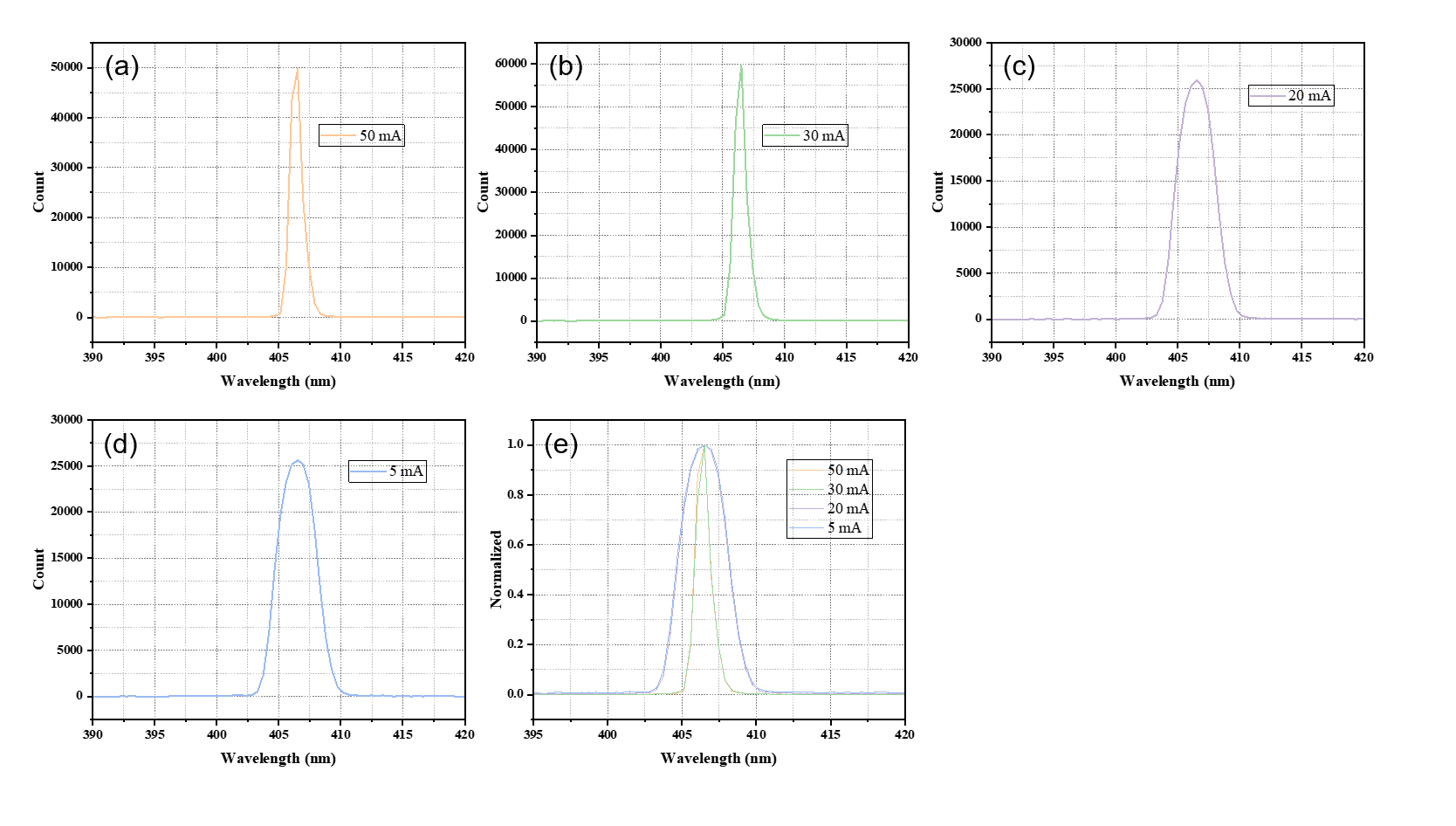

图（1）不同激发电流对应的激光光谱





表（1）各激发电流的峰值对比

激发电流	峰值波长	峰强	半高宽	峰面积	中心波长	质心波长
50 mA	406.51 nm	49684.6	1.142 nm	64862.65	406.367 nm	406.424 nm
30 mA	406.51 nm	59775.3	1.123 nm	76778.01	406.367 nm	406.374 nm
20 mA	406.51 nm	25933.7	3.543 nm	92400.00	406.367 nm	406.468 nm
5   mA	406.51 nm	25612.0	3.656 nm	94199.01	406.367 nm	406.465 nm



以上基于激光波长测量系统对激光源的输出激光进行光学表征，可以得出以下结论。

1、激光中心波长为406.3 nm左右，符合激光器405 nm±1 nm 中心波长参数，且当功率输出由满功率至最小功率时，偏差小于0.07 nm，光源稳定性较好。

2、满功率输出下激光半高宽为1.13 nm左右，此时超出光谱仪波长分辨率极限。可更换窄带高分辨光谱仪重新测量。

3、当输出功率降低时，激光半高宽变宽，可以推测为模式竞争与电流注入不稳定，导致激光工作状态偏离最佳点。

综上，基于Dimension-Labs的激光波长测量系统可以很好分析激光源光学参数。
