Dimension-labs搭建的U型耦合系统通过双准直器系统实现高发散光纤激光的高效自由空间传输与耦合，利用五维光纤准直器调节机制优化对准精度，并通过功率监测实时反馈耦合效率。通过模块化设计实现了高效灵活的光纤耦合解决方案，耦合系统整体集成度高，系统简洁，所需配件少，实现了轻量化的光耦合系统。U型支架内方便安装空间光调整或测试器件，特别适用于需要高精度光路对准的实验室研究和工业应用场景。
系统结构简图 方案示意图
1.优势和特点
●结构灵活与可操作性强：U型支架便于准直器的安装与固定，方便用户根据实际需求调整准直器的位置和角度，适用于不同的光学实验场景和研究需求。
●光束质量与传输控制：通过使用准直器将高发散光转换为自由空间的准直光束，并以几乎恒定的直径传输，有助于减少光束在传输过程中的发散和损耗，保证了光束的质量和传输效率。
●精准调节与优化：五维光纤准直器为光束的耦合过程提供了精确的调节手段。可以在五个维度上进行调整，可适应不同的光纤特性和实验条件。
●实时监测与评估：使用激光功率计可以实时监测耦合效率，判断耦合效果的好坏。这有助于快速发现问题并进行调整，为系统的优化提供了数据支持。
●可定制方案：用户可根据需求，自由选配结构组件，满足各种应用场景。
2.方案描述：
●方案器件包含面包板、U型支架、光纤跳线、五维光纤准直器、激光功率计
●准直器安装于U型支架上，U型支架固定在面包板上
●光纤激光经过准直器输出准直光束，再经过之后的准直器耦合进入光纤
●耦合过程利用五维准直器调节
●利用功率计监测耦合效率
3.物料清单
|
|
产品名称 |
产品型号 |
产品描述 |
数量 |
|
光机/光学元件 |
五维光纤准直器 |
FC4067C1 |
焦距(mm)：6.7，增透膜(nm) ：1050-1600，数值孔径：0.5，光接口：FC/PC |
2 |
|
U型支架 |
DL-GUGT-51W |
长38.1mm，螺纹SM1 |
1 |
|
|
单模光纤跳线 |
DL-SMPC-1310-1550-S2-1-L3-FU |
波长范围（nm）:1260-1650;光纤长度(m):1;套管直径(mm):3;光纤接头类型:FC/UPC;中心波长(nm):1310/1550 |
2 |
|
|
标准光学面包板（DL-BZPB系列） |
DL-BZBP-L0315-13 |
台板尺寸（mm）:300×150×13;台面平面度（mm/m²）:0.1;材料:铝合金;表面处理:黑色阳极氧化;光洁度（μm）:≤Ra1.6 |
1 |
|
|
LPM 光电式光功率计 |
LPM-A-17-500-10-A |
探头类型：一体式，波段范围(nm)：800-1700，功率范围：10nW-500mW(10mW无衰减片)，探测器类型：锗 |
1 |
单模光纤跳线
● 低插入损耗
● 高回波损耗
● 高可靠性
● 可选波长范围广
已选0件物料，总价（含税）：￥0.00
已选0件物料，总价（含税）：￥0.00
五维光纤准直器
●多种焦距可选，用于多种不同的光斑需求
●三种增透膜可选，分别为400-650nm、600-1050nm以及1050-1600nm
●三种接口可选，分别为FC/PC、FC/APC以及SMA
●不锈钢外壳
●五轴光纤耦合器结构紧凑，能够在非常小的空间进行高精度五维调节
●该耦合器具有较高的耦合效率(70%)以及较好的稳定性(<5%@72h)
已选0件物料，总价（含税）：￥0.00
LPM 光电式光功率计
●5种探头多维适配
●旋转/笼式/超薄/高功率
●兼容空间光/光纤光
●波长覆盖：200-2600nm
●皮瓦级弱光到20W
●最大探测直径12mm(可定制)
●高清数显/便捷切换
●智能PC端软件/APP
●蓝牙/USB/模拟连接
已选0件物料，总价（含税）：￥0.00

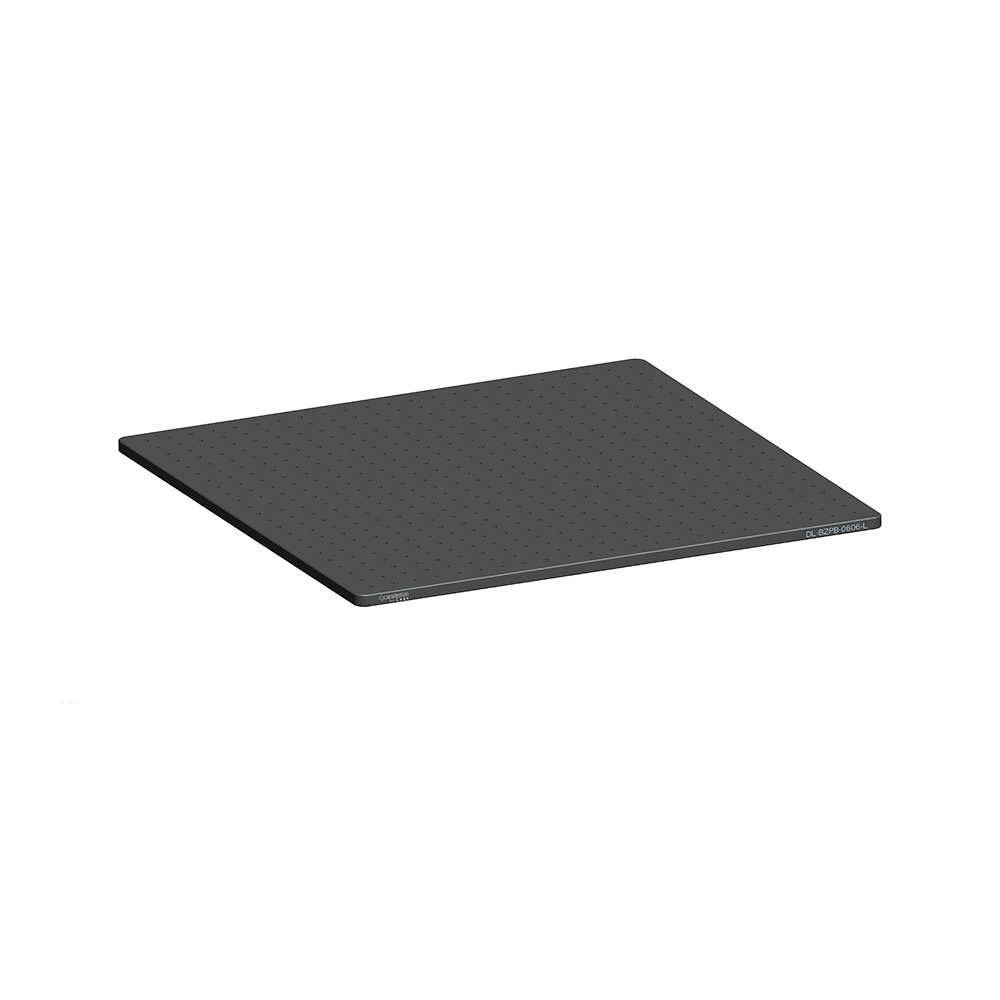

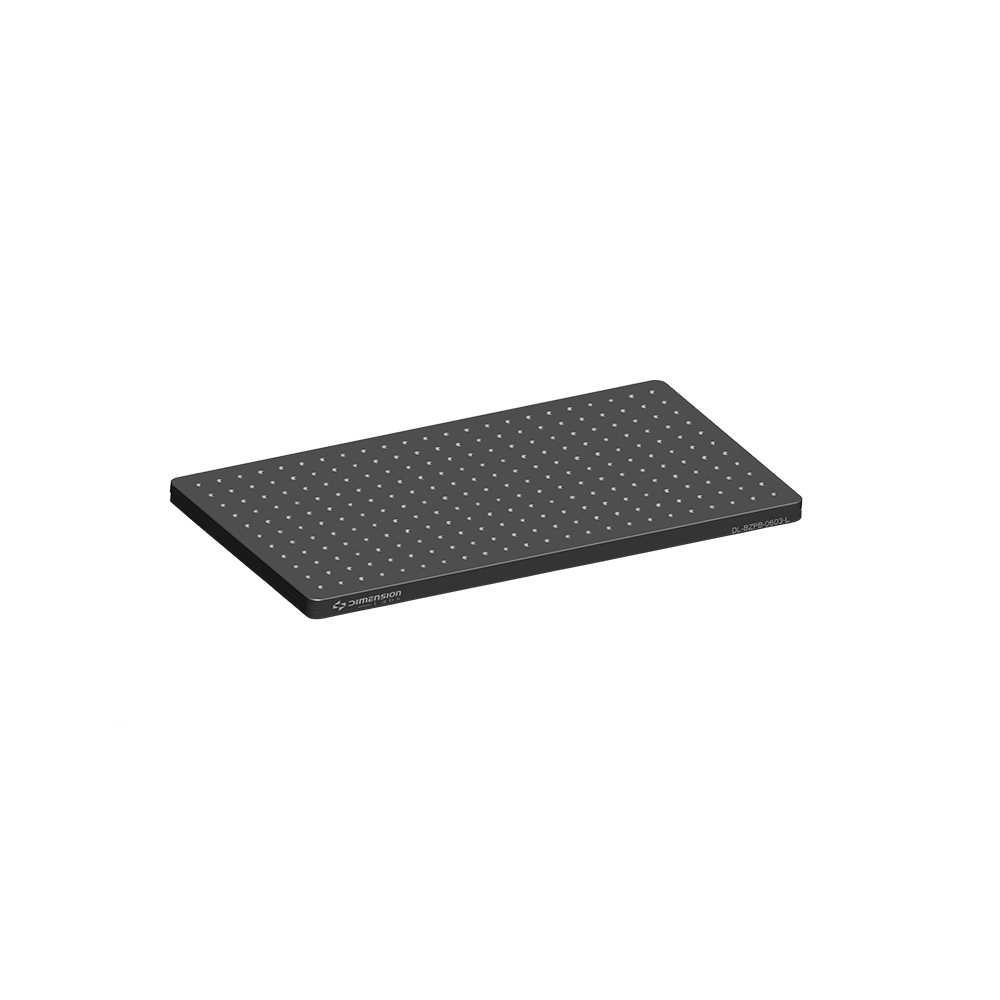

标准光学面包板
