Dimension-labs搭建的脉冲激光测量系统对脉冲激光具有高精度测量能力，可精确测量光斑尺寸、形状、能量分布等参数，可实时监测与动态调整，适用于各种复杂的光调制应用场景，为激光加工、科研实验等领域提供关键技术支持。
- 高精度测量能力
光斑分析仪采用高精度传感器（如CCD/CMOS相机）和算法，可精确测量光斑尺寸、形状、能量分布等参数，最小可检测光斑直径达微米级。例如，扫描狭缝式光斑分析仪可测量5μm的微光斑，满足超精密场景需求。 -
实时监测与动态调整
支持实时采集单脉冲光斑数据，并同步反馈激光器参数（如功率、重复频率），便于快速优化激光加工或实验条件。例如，相机式光斑分析仪通过触发模式与脉冲激光同步，完整捕捉单脉冲光斑形态。 -
适应复杂脉冲参数
可测量宽范围脉冲激光（不同功率、波长、重复频率），通过ND滤光片或光束采样器灵活调节光强，避免传感器饱和或损伤。例如，自动曝光功能可适配脉冲能量波动，确保测量稳定性。 -
非接触无损检测
基于光学成像或扫描技术，无需接触被测光斑，避免传统接触式测量对光斑形态的干扰或损伤。 -
高信噪比与抗干扰能力
通过调节成像器增益、扣除背景噪声等技术，提升脉冲激光测量信噪比，确保复杂环境下的数据可靠性。
测试系统:脉冲激光测试测试系统 测试软件: Dimension-Labs BeamHereSlit
|
部件名称 |
部件型号 |
产品展示/应用场景 |
| DFB光源模块 | DL-SLS-DFB-SM-1550-10mW-4x4-FA | |
| 光纤声光调制器 | DL-AOM-1550-80M-FB | |
| 声光调制器驱动 | DL-AOM-RF-DRIVE-80M | |
| 单模光纤 | DL-SMPC-1310-1550-S2-1-L3-FA | |
| 光纤准直器 | FC1072062C28 | |
| 狭缝式光斑分析仪 | DL-BH-500-1700-A | |
| FreeDesign智能仪器开发平台 | DL-SYS-UOTP-ALPHA-Lite |
1.狭缝式光斑分析仪
涵盖190-2700nm波段，对于小功率1W以下的光源，可以方便得直接打进靶面测量。内置互相垂直的两个狭缝由无刷电机控制，转速可调，适用于不同脉冲的光源（建议10khz重频以上），可实现5um及以上光斑的测量。
2.光纤声光调制器
通过信号发生器控制RF驱动的开关频率，实现把连续光调制成脉冲光，上限取决于信号发生器的输出信号上限，如果仅做脉冲光调制，只要波长匹配，各个调制频率的声光调制器都可实现调制。
3.光纤准直器
通过1550nmDFB光源，单模光纤传输，非球透镜系列光纤准直器不同型号可以覆盖不同的光斑尺寸如0.8mm、1.0mm、1.2mm等，方便观察脉冲光源现象及测量；
- 测试系统主要由光源、光纤、光纤准直器、声光调制器及驱动、信号发生器、狭缝式光斑分析仪组成。
- 光源为1550nmDFB光源，由单模光纤输出。
- 激光由声光调制器调制成脉冲光，频率由信号发生器决定，只要手动输入方波信号频率即可控制驱动开关，实现脉冲光调制。
- 激光经声光调制后脉冲输出并准直，打进狭缝式光斑分析仪内，切换为脉冲模式即可还原出完整光斑形貌。

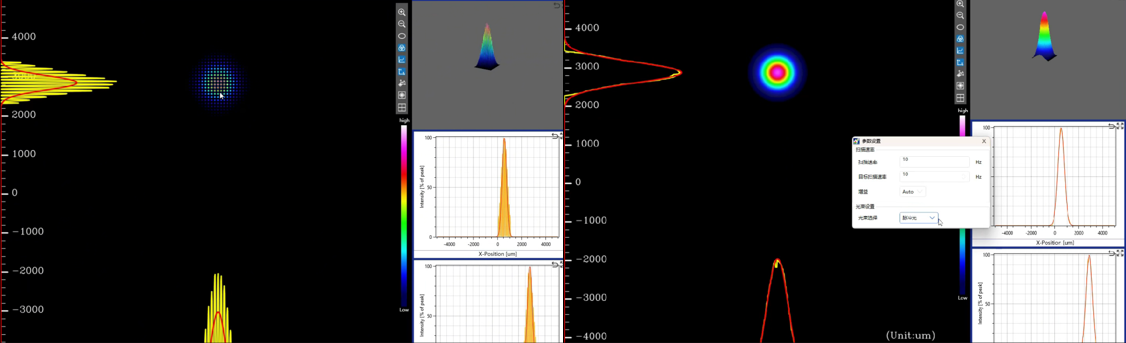

【测试图样】前后对比

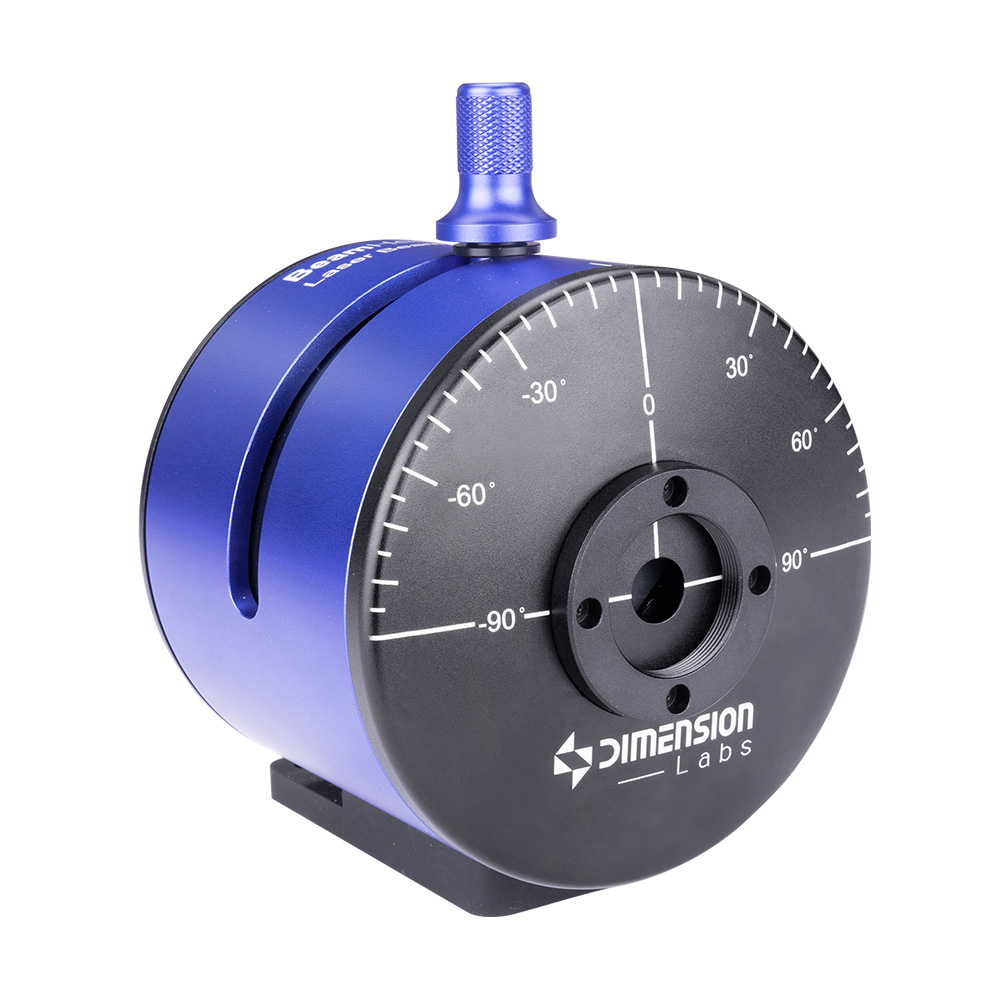

狭缝式光斑分析仪
● 刀口狭缝双模式
● µm级小光束测量
● 0.1µm高分辨率
● 可测高功率光束
● 创新、精确、紧凑的结构设计
Dimension-Labs推出的扫描狭缝光斑分析仪系列包含三个型号，实现在1 9 0 ~2 7 0 0 n m范围内的光斑分析。采用狭缝刀口双模式切换，将可测量光束直径拓展至2 . 5 µm ~1 0 m m范围，在不外加衰减片的情况可测量更高的功率
/
已选0件物料，总价（含税）：￥0.00
DFB光源模块
• 1、2、4路光输出可选且每个通道可独立控制，波长和功率可以按照客户的需求进行定制，是光通讯测试领域的最佳选择。
• 支持USB、网络、按键等多种控制方式。
• 产品采用模块化设计，专利定制接口,精度和可靠性高，SC/FC可灵活切换、可拆卸，方便后期维护。
/
已选0件物料，总价（含税）：￥0.00
单模光纤
Dimension Labs 提供的 DL-SMPC单模光纤跳线适用于400-2200nm波长范围。并且拥有包括FC/UPC、FC/APC、SC/UPC、SC/APC，以及SMA等多种连接头搭配选项。具有低插损、高可靠性、高抗拉力等特点，广泛应用于光纤激光器、光纤通信等领域。Dimension Labs储蓄1m、3m、5m标准长度的各类单模光纤跳线，此外Dimension Labs可以根据客户实际要求提供任意长度和连接头的定制服务。
● 低插入损耗
● 高回波损耗
● 高可靠性
● 可选波长范围广
/
已选0件物料，总价（含税）：￥0.00

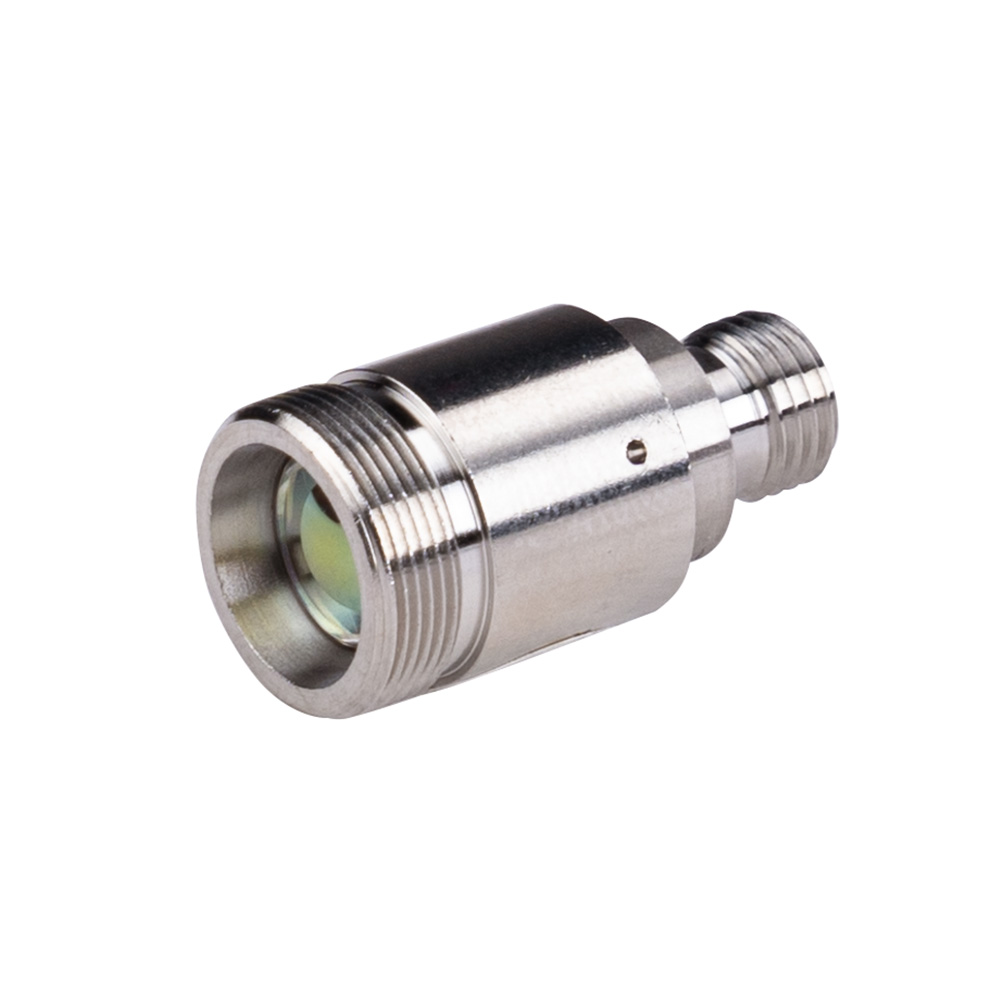

光纤准直器
Dimension-labs的非球面镜低功率系列光纤准直器采用直径6mm、焦距8mm或15mm的镀增透膜非球面透镜作为镜片，带有FC/PC、FC/APC或SMA接口，在经过出厂预对准后可以用于准直从单模或者多模光纤跳线输出的发散光，并且拥有衍射极限的性能。其可准直的波长范围从350nm到1700nm，并且因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关（设计波长是指与理想光束发散角对应的波长）。
● 波长范围(nm)：350-700、600-1050、1050-1700 ● FC/PC光纤接头 ● 便于系统集成 ● 不锈钢外壳
/
已选0件物料，总价（含税）：￥0.00

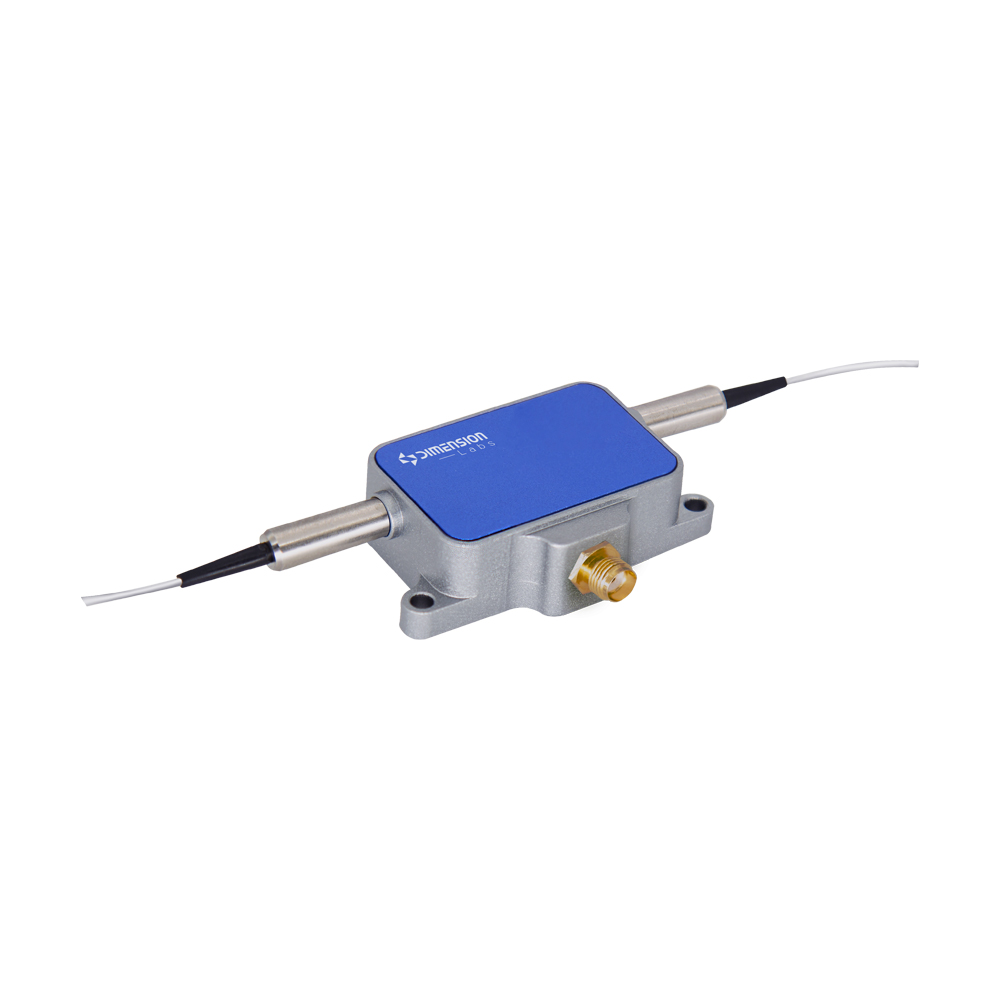

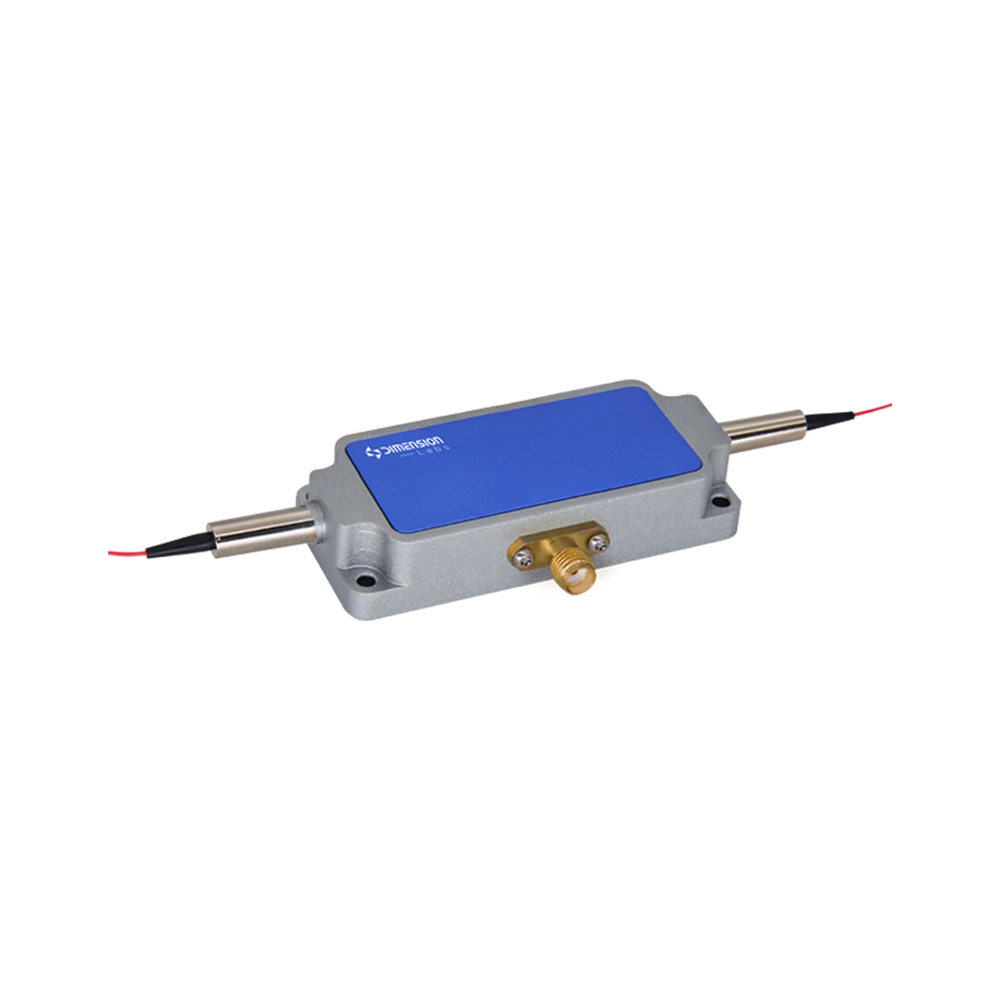

光纤声光调制器
Dimension-Labs 提供的声光调制器（AOM）允许对光的强度进行调制，调制率远远超过机械快门，甚至高达200MHz。声光调制器采用TeO2材料，具有高激光损伤阈值的特点，主要用于
-
光开关
-
激光波长移频
-
激光多普勒测速
-
激光多普勒测振
-
激光线宽测量
-
激光雷达
/
已选0件物料，总价（含税）：￥0.00
声光调制器驱动
Dimension Labs 提供的声光调制器 RF 射频驱动器具有工作稳定、频率稳定度高、功率输出稳定、功耗小的特点，可配合 Dimension Labs 声光调制器使用。
/
已选0件物料，总价（含税）：￥0.00
FreeDesign智能仪器开发平台
维度科技推出的FreeDesign 智能仪器开发平台提供1机箱+N 模块的组合方式，助力用户简单高效的自主开发、搭建多种类测试测量仪表与系统。FreeDesign可集成多种测量模块于一体，在如PC主机大小一般的机箱内即可完成大量通用测试模块的自定义组合集成。是科研系统与自动化产品测试中缩短长期投入与提升效率的开发利器。
• 自主开发测试仪器仪表
• 工业自动化实时生产监测
• 高校与实验室科研
/
已选0件物料，总价（含税）：￥0.00
