激光器发出的激光光束光强呈现高斯分布，传播路径为双曲线，而在许多应用领域如激光投影印刷、 激光雷达、表面热处理、激光核聚变及全息术中，都要求激光光束的能量呈均匀分布，所以需要将激光器发出的高斯光束进行空间整形，即将高斯光束整形为平顶光束。Dimension-labs的基于液晶空间光调制器的激光束整形系统可通过改变液晶空间光调制器的相位函数来实现高斯光束的实时整形，是一种可控、高效的光束整形方法。其液晶空间光调制器采用独特的模拟寻址方式，具有很好的相位稳定性。通过改变芯片背板设计，实现更高的光能利用效率，在科研领域有着广泛应用较同类产品，具有明显性能优势。
1.优势与特点
●高灵活性与动态调控
●高分辨率与精细控制
●多场景兼容性与宽波段支持
●低能耗与高效率
●结构设计与成本优势
2.方案描述
方案示意图
●按照图所示的实验装置图搭建实验平台
●激光器发出的相干光经过扩束准直后照射在液晶空间光调制器上，经液晶空间光调制器调制后再通过空间滤波系统， 最后被相机接收
●空间滤波系统由两片凸透镜以及位于两片凸透镜公共焦点处的一个光阑构成，两片凸透镜的焦距比为5:3
●求解液晶空间光调制器的相位函数，根据液晶空间光调制器的相位调制特性曲线，将相位函数转化为8阶相位编码来控制液晶空间光调制器来进行光束整形。
●调整相机的位置，利用计算机接收并观察整形后的光束。
3.物料清单
|
产品名称 |
产品型号 |
产品描述 |
数量 |
|
液晶空间光调制器 |
MG-P-A-532-8 |
调制类型：相位调制，分辨率：1920*1200；最大刷新率：60hz；像素大小：8um；适用波长：532nm |
1 |
|
K9 双凸透镜 |
SL210250602 |
外圆直径Dia（mm）:25.4;焦距f（mm）:60;中心厚度Tc（mm）:4.7;镀膜:VIS宽带增透膜（350-650nm）;有效孔径:＞90% |
1 |
|
K9 双凸透镜 |
SL210251002 |
外圆直径Dia（mm）:25.4;焦距f（mm）:100;中心厚度Tc（mm）:3.6;镀膜:VIS宽带增透膜（350-650nm）;有效孔径:＞90% |
1 |
|
高性能工业相机 |
DL-CAM-1280x1024@150-B-U3 |
分辨率:1280×1024;像元尺寸（μm）:4.8;靶面尺寸（英寸）:1/2;帧速:150;传感器:ISG1307 |
1 |
|
可变光阑 |
DL-BGGL-SM1 |
外形规格（mm）:Ø30.5×11.6;光阑孔径调节范围（mm）:Ø1.0-Ø12.0;产品描述:带SM1内螺纹和SM1外螺纹;材质:铝合金;重量（g）:10 |
2 |
|
固体激光器 |
DL-SLS-532-200mW |
波长:532nm;输出功率:1~200mW;工作模式:连续;可定制最大功率:300mW;功率稳定性:＜1%（rms,over 4 hours） |
1 |
|
面阵镜头 |
DL-FA-MIPS230-F12 |
焦距（mm）:12;光圈范围:2.0~16;最大靶面尺寸（mm）:Ø11.4;最近对焦距离MOD（m）:0.1;最大像面尺寸:2/3＂ |
1 |
|
激光扩束镜-发散可调 |
BE2100452 |
放大倍率:10X;设计波长（nm）:532;尺寸（mm）:45×150;最大输入光束直径（mm）:3.3;透镜材料:紫外熔石英 |
1 |

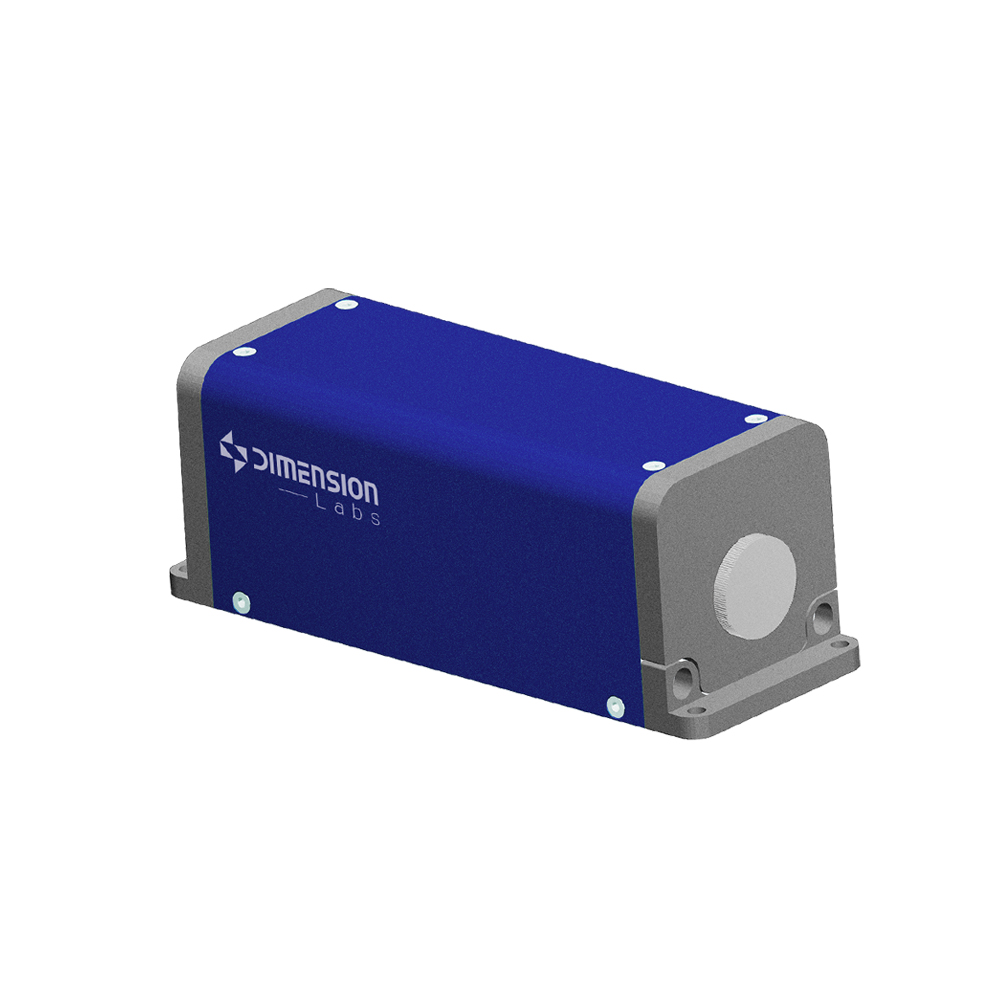

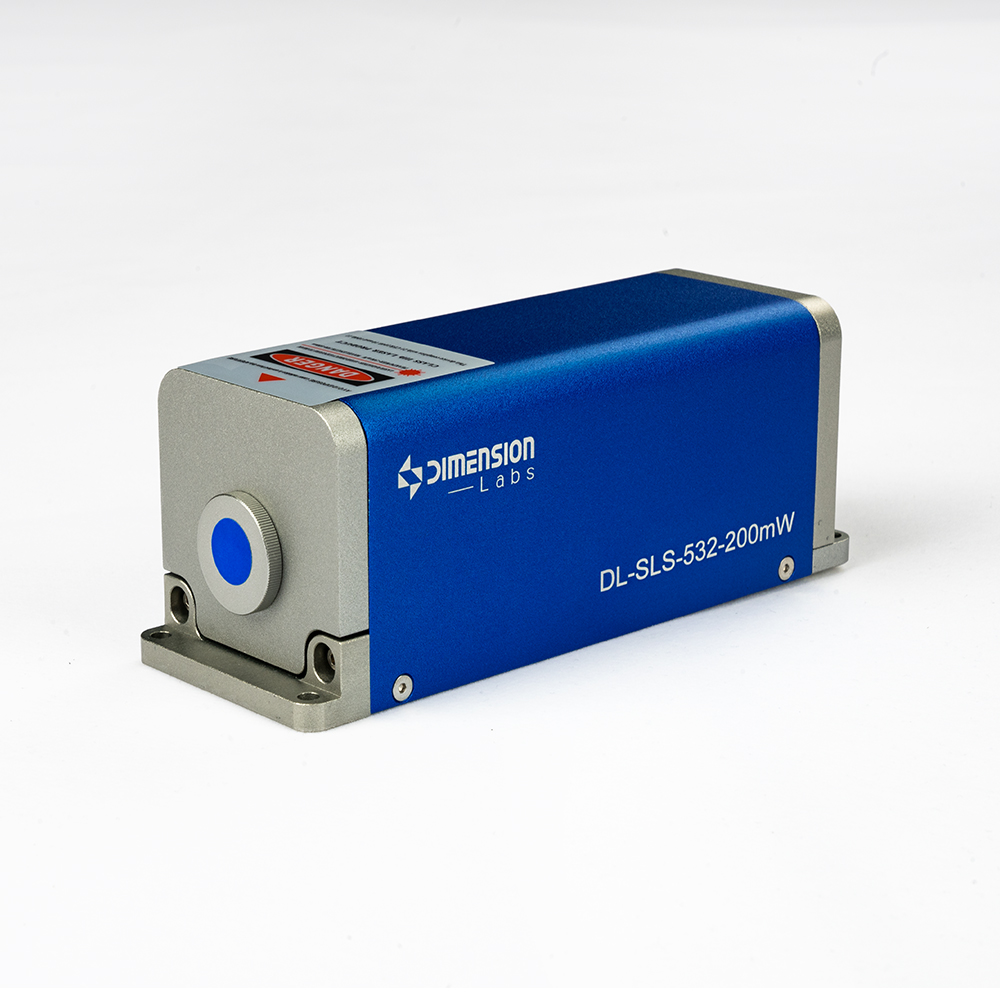

固体激光器
●输出功率连续可调，操作简便，工作性能可靠
●电源自带保护电路，可长时间连续工作
●功率稳定性高
●光束质量好
●寿命长
●紧凑设计、体积小
已选0件物料，总价（含税）：￥0.00
激光扩束镜-发散可调
●由多片透镜组成
●扩展激光光束直径，压缩光束发散角
●光束发散角可调
●滑动透镜设计，降低光束走离效应
●多种波长和放大倍率可供选择
●硬铝合金镜筒，表面氧化发黑处理
已选0件物料，总价（含税）：￥0.00

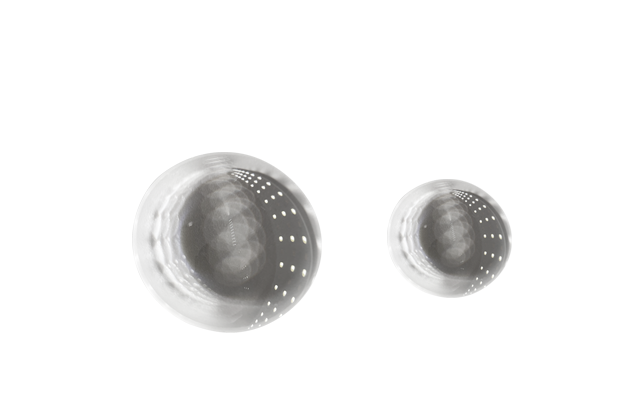

K9双凸透镜
●光学元件材料：K9
●工作波长：350-650nm
●多种直径和焦距可选
●用途：成像、准直、扩束
●硬度较高，可承受多种物理或化学刺激
已选0件物料，总价（含税）：￥0.00

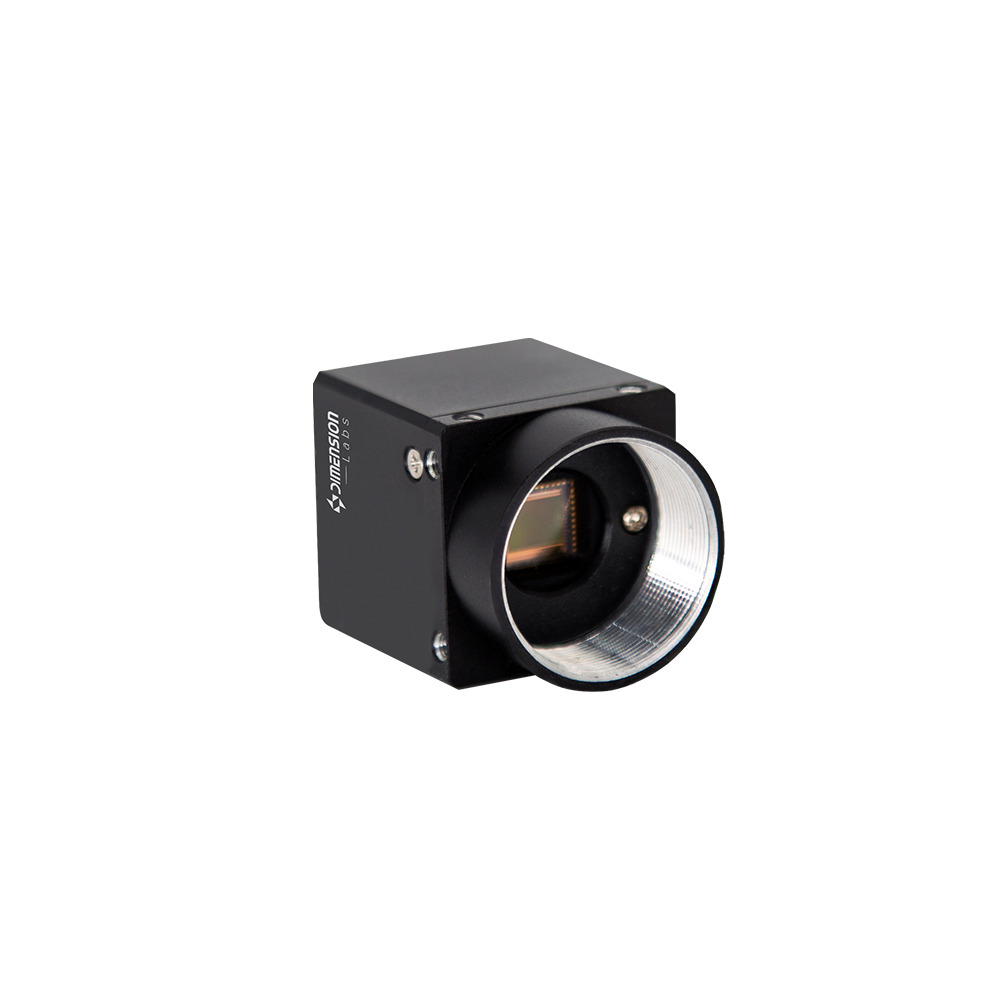

高性能工业相机
●按光谱特性可分为：紫外相机，可见光相机，近红外相机等
●按镜头接口可分为：C口相机，F口相机，CS口相机等
●按数据接口可分为：USB相机，网口相机，Camera Link相机等
已选0件物料，总价（含税）：￥0.00

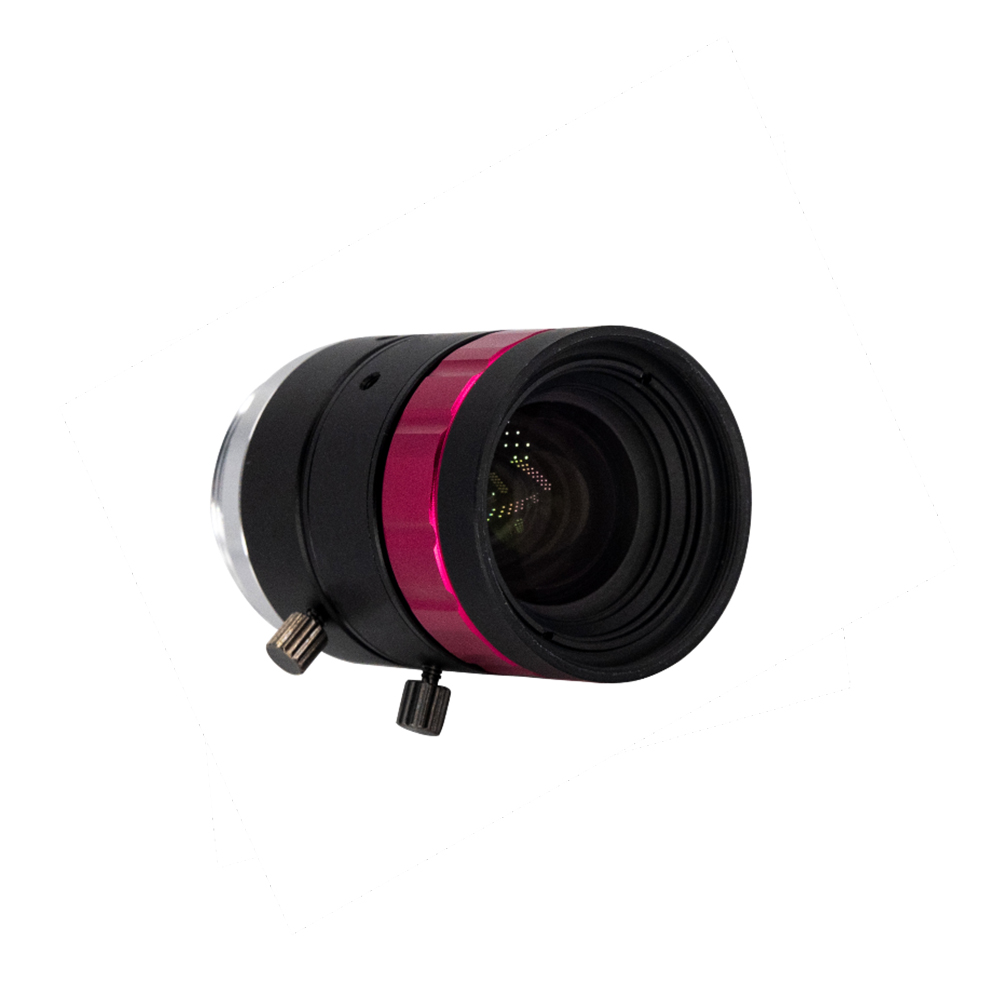

面阵镜头
●专为小像元相机设计的FA定焦镜头
●焦距从6mm到50mm
●光圈可调，大通光孔径
●畸变小于1%
●体积小
●带C-Mount螺纹的镜头兼容我们的大多数科研相机
已选0件物料，总价（含税）：￥0.00

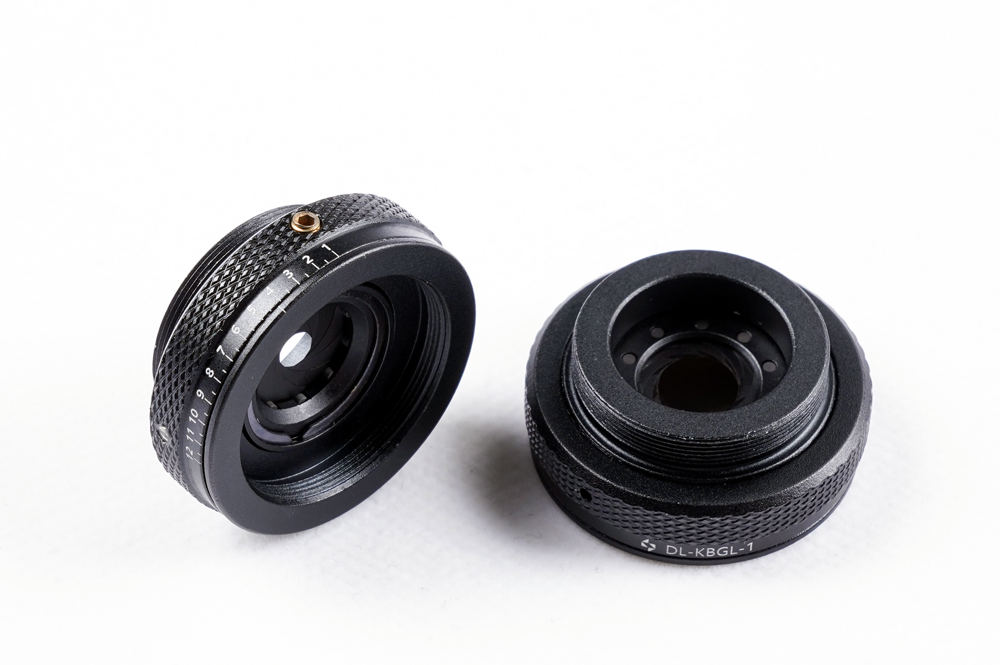

可变光阑
●一面带SM1内螺纹，一面带SM1外螺纹
●拨杆调节且带刻度，便捷准确
●黑色弹性钢制叶片
已选0件物料，总价（含税）：￥0.00
