【实验目的】



同时测定多组激光器输出激光的峰值波长，中心波长，光谱宽度等重要参数，减少测试时间。通过设计空间共传输光路并借助余弦校正器可以较大视场角接收入射光信号来确保激光输出入射并被采集，同时余弦校正器具有一定的衰减光强能力，结合积分球使用可以应对较大激光输出功率的应用场景的信号测试。

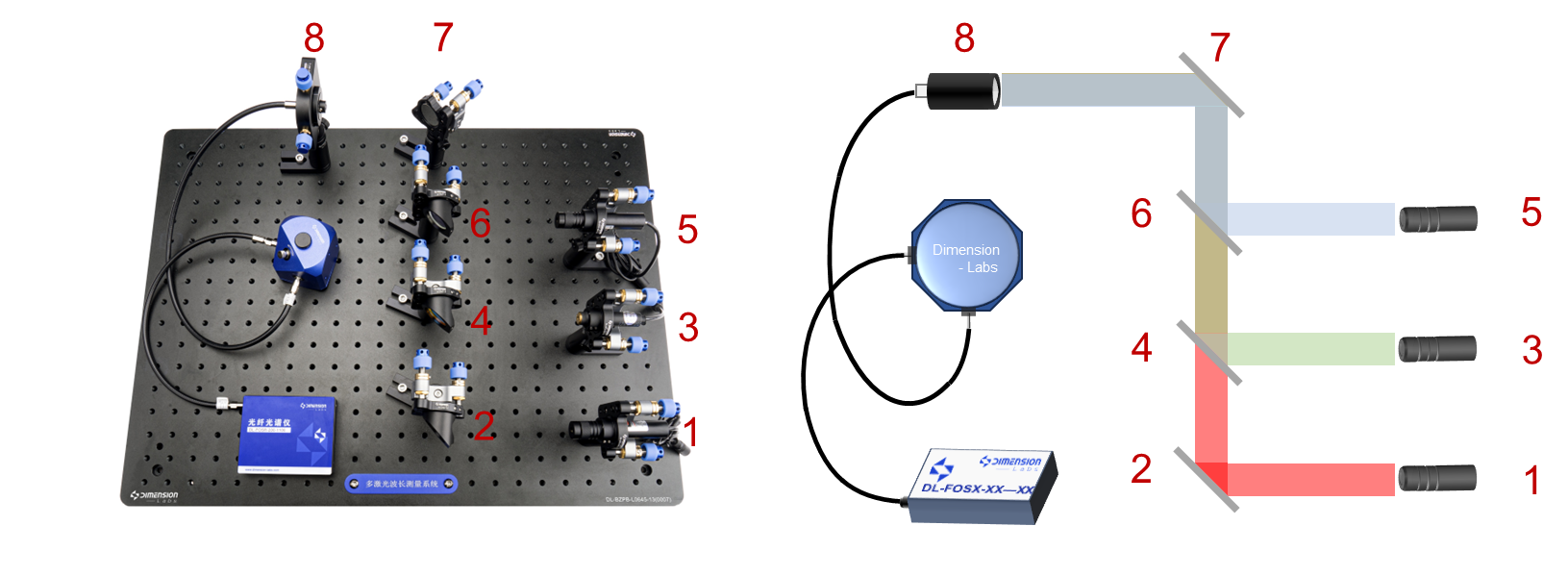

图（1）多激光波长测试系统实物与简示图



根据Dimension-Labs全球化一站式光电服务平台能力，结合各类光机件与光学元件，可以将激光波长测试系统借助光路设计进行功能拓展并基于光机件以及光学元件进行实现，采用三光束共光路传输设计，余弦校正器大视角采集确保经过入射，具有以下特点。

l 可紫外-近红外宽谱带测量响应、或亚纳米级（0.1nm）精确分辨；

l 测试速度快、响应灵敏，μs级获取相关参数，软件同步评估激光参数；

l 积分球均化采集，不改变光束性质，有效降低光源强度，减小过曝采集风险；

l 体积小巧、组件灵活可变，便于集成到系统中进行实时在线分析；





  【实验用具】



用具名称	型号	数量	主要参数
光谱仪	DL-FOSR-2000-1100	1	工作波段200-1100 nm，分辨率1.3，信噪比380：1。
积分球	ISP-2×3-P-A	1	反射率＞98%，两英寸。
余弦校正器	DL-CC-UV-NIR	1	工作波长200-2500 nm，视场角180°，漫射直径4.9 mm
激光器	DL-Ls-405/532/785	1	0-100mW可调、点状输出
光路系统	集成光学元件与光机件	1	波长、高度、焦距等





1、输出785 nm点状激光源，由带磁力底座压板接杆筒、光学接杆、螺纹固定式光学调整架、光纤准直器转接件以及785 nm激光器组成；

2、反射785 nm激光源并与1构成光路调节组，由带磁力底座压板接杆筒、光学接杆、顶丝固定式光学调整架、45°反射镜安装座以及平面反射镜(Ag)组成；

3、输出532 nm点状激光源，由带磁力底座压板接杆筒、光学接杆、螺纹固定式光学调整架、光纤准直器转接件以及532 nm激光器组成；

4、透射785 nm激光源并反射532 nm激光源且与3构成光路调节组，由带磁力底座压板接杆筒、光学接杆、顶丝固定式光学调整架、45°反射镜安装座以及长波通二向色镜组成；

5、输出405 nm点状激光源，由带磁力底座压板接杆筒、光学接杆、螺纹固定式光学调整架、光纤准直器转接件以及405 nm激光器组成；

6、透射532、785 nm激光源并反射405 nm激光源且与5构成光路调节组，由带磁力底座压板接杆筒、光学接杆、顶丝固定式光学调整架、45°反射镜安装座以及长波通二向色镜组成；

7、将405 nm、532 nm以及785 nm激光源反射至余弦校正器，由带磁力底座压板接杆筒、光学接杆、顶丝固定式光学调整架以及平面反射镜(Ag)组成；

8、接收405 nm、532 nm以及785 nm激光源信号，由带磁力底座压板接杆筒、光学接杆、XY轴光学调整架、法兰转接件以及余弦校正器组成；



  【实验数据】



图（2）多激光波长测试数据

以上是基于该集成系统的激光波长测试数据，该系统很好的在宽谱范围下测试三种不同波长值的激光波长，激光峰值峰值为406 nm、532 nm以及783 nm。基于三光束共光路传输设计可以很好的锻炼光路调节能力，可用于教学演示。同时Dimension-Labs提供的光纤光谱仪可以进行组合使用，根据所需测试波段选配光谱仪型号，可同时满足多波段、高精度测量。
