打拿极型光电倍增管

     Dimension-Labs新推出DL-PMT系列光电倍增管（Photomultiplier tube ，PMT）产品，该产品具有极高的灵敏度，实现了对微弱光信号的精确探测。光电倍增管是一种能将微弱的光信号转换成电信号的光电转换器件，它能使进入的微弱光信号增强至原来的10⁶ ~ 10⁸倍。产品类型分为打拿极型和微通道板型光电倍增管。打拿极型光电倍增管可根据光信号入射方式分为端窗型光电倍增管和侧窗型光电倍增管。

PMT光电倍增管的工作原理如下图所示：当光子到达阴极面的时候，由于光电效应会产生光电子，那产生的光电子在聚焦电场的作用下进入倍增级实现连续的倍增，从而实现电信号的连续放大，最后通过阳极输出，这个过程就实现了光信号的探测。因为采用了二次发射倍增系统，所以光电倍增管在探测紫外、可见和近红外区的辐射能量的光电探测器中，具有极高的灵敏度和极低的噪声。

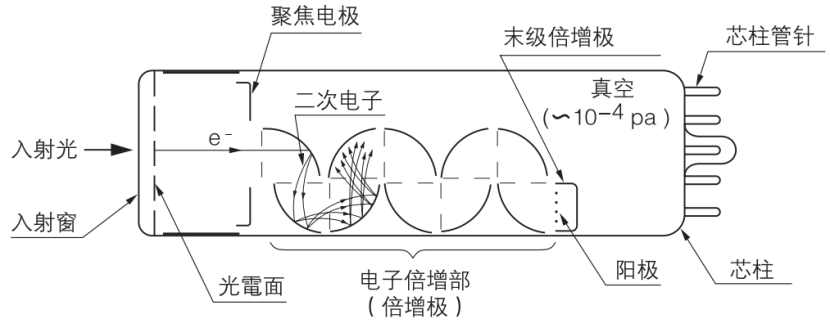

图1  光电倍增管构造原理图

打拿极型PMT主要为多级分离式倍增极，其倍增结构又分为环形聚焦（Circular Cage）型、盒栅型（Box and Grid）以及直线聚焦型（Linear Focus）光电倍增管等，如图2所示;其主要用于荧光测量和光谱分析仪器中，它能在低能级光度学和光谱学方面测量波长200~1200纳米的极微弱辐射功率。

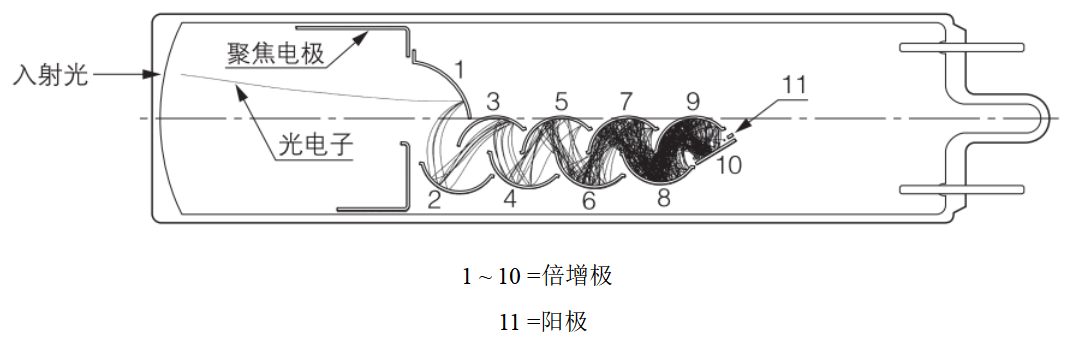

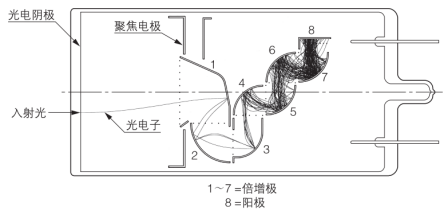

图2 （a）环形聚焦型      （b）盒栅聚焦型     （c）直线聚焦型
